Für die FlexRay- Triggerung und serielle Dekodierung ist die FLEX- Option
oder das DSOX3FLEX- Upgrade erforderlich.
Einrichtung für FlexRay-Signale
Bei der Einrichtung von FlexRay- Signalen muss das Oszilloskop zunächst
unter Verwendung einer aktiven Differentialmesssonde (empfohlen wird die
Agilent N2792A- Differentialmesssonde) mit einem
FlexRay- Differentialsignal verbunden werden. Dabei werden die
Signalquelle, der Schwellenwertpegel für den Trigger, die Baudrate sowie
der Bustyp angegeben.
So richten Sie das Oszilloskop für die Erfassung von FlexRay- Signalen ein:
1 Drücken Sie [Label], um Label zu aktivieren.
2 Drücken Sie [Serial] Seriell.
3 Drücken Sie den Softkey Seriell, drehen Sie den Eingabedrehknopf zum
4 Drücken Sie den Softkey Modus und wählen Sie den FlexRay- Modus.
5 Drücken Sie den Softkey Signale, um das Menü „FlexRay- Signale" zu

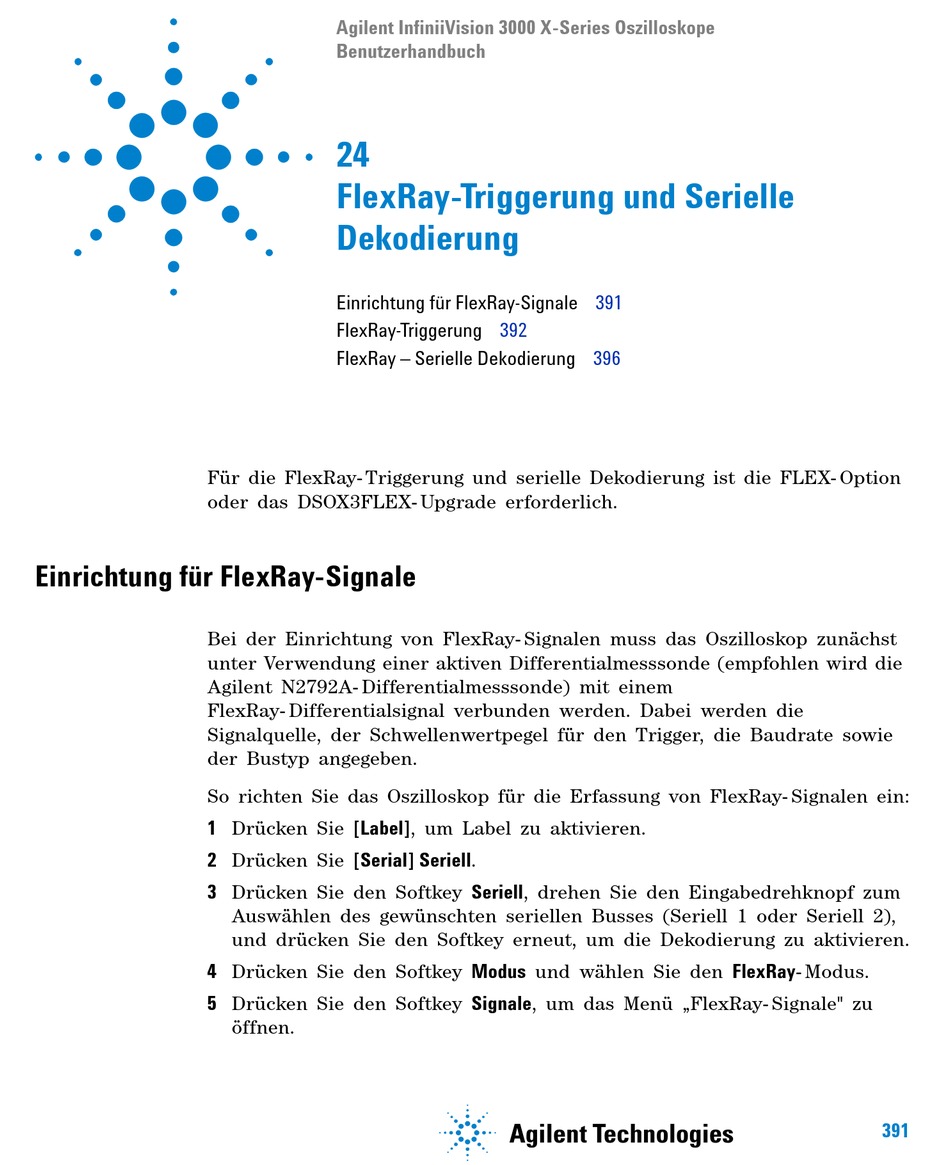

Agilent InfiniiVision 3000 X-Series Oszilloskope
Benutzerhandbuch
24
FlexRay-Triggerung und Serielle
Dekodierung
Einrichtung für FlexRay-Signale
FlexRay-Triggerung
FlexRay – Serielle Dekodierung
Auswählen des gewünschten seriellen Busses (Seriell 1 oder Seriell 2),
und drücken Sie den Softkey erneut, um die Dekodierung zu aktivieren.
öffnen.
391
392
396
s1
391
