Mit dem Fenster horizontaler Zoom können Sie leichter durch die erfassten
Daten navigieren.
Siehe auch
•
•
•
•

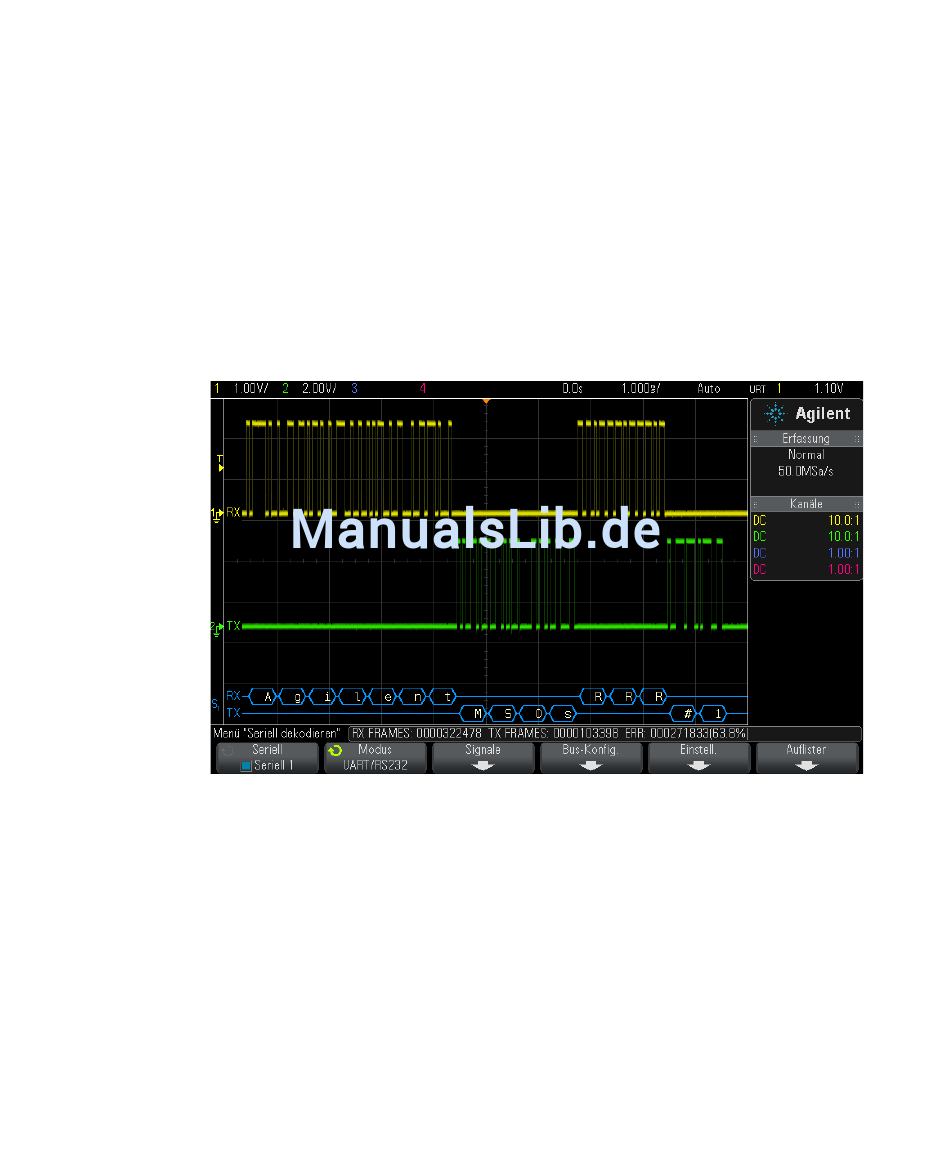

Interpretieren des UART/RS232-Dekodierens
• Gewinkelte Wellenformen weisen einen aktiven Bus (in einem
• Blaue Linien mittlerer Ebene stellen einen inaktiven Bus dar.
• Bei 5- 8- Bit- Formaten werden dekodierte Daten weiß angezeigt (Binär- ,
• Beim 9- Bit- Format werden alle Datenwörter grün angezeigt,
• Wenn ein Datenwortwert für Framing gewählt wird, wird er hellblau
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
"Interpretieren des UART/RS232- Dekodierens"
"UART/RS232- Totalisator"
"Interpretieren der UART/RS232- Auflisterdaten"
"Suchen nach UART/RS232- Daten im Auflister"
Paket/Frame) auf.
Hex- oder ASCII- Werte).
einschließlich des 9. Bits. Das 9. Bit wird links angezeigt.
angezeigt. Bei Verwendung von 9- Bit- Datenwörtern wird das 9. Bit auch
in Hellblau angezeigt.
UART/RS232 Triggerung und serielles Dekodieren
auf Seite 460
auf Seite 459
auf Seite 461
auf Seite 461
