I2S- Triggerung und das serielle Dekodieren erfordern die Option "AUDIO"
oder das Upgarde "DSOX3AUDIO".
Es kann immer nur ein serieller I2S-Bus auf einmal dekodiert werden.
HINWEIS
Setup für I2S-Signale
I
bestehen daraus, das Oszilloskop an die Serial- Clock- , Wortauswahl- und
Serial- Data- Leitungen anzuschließen und dann die
Schwellenwertspannungspegel des Eingangssignals anzugeben.
So richten Sie das Oszilloskop für die Erfassung von I2S- Signalen ein:
1 Drücken Sie [Label] Bez., um Bezeichnungen zu aktivieren.
2 Drücken Sie [Serial] Seriell.
3 Drücken Sie den Softkey Seriell, drehen Sie den Eingabedrehknopf zum

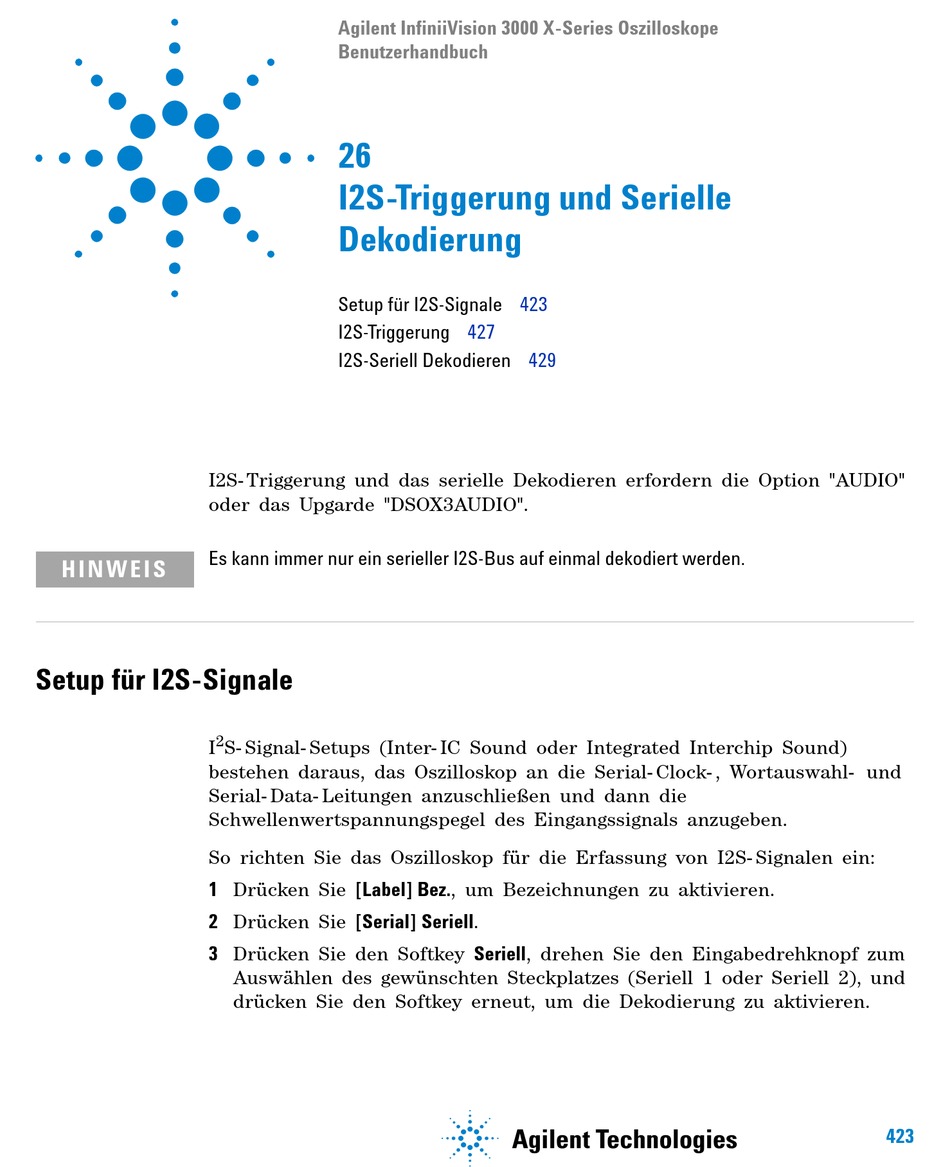

Agilent InfiniiVision 3000 X-Series Oszilloskope
Benutzerhandbuch
26
I2S-Triggerung und Serielle
Dekodierung
Setup für I2S-Signale
I2S-Triggerung
I2S-Seriell Dekodieren
2
S- Signal- Setups (Inter- IC Sound oder Integrated Interchip Sound)
Auswählen des gewünschten Steckplatzes (Seriell 1 oder Seriell 2), und
drücken Sie den Softkey erneut, um die Dekodierung zu aktivieren.
423
427
429
s1
423
