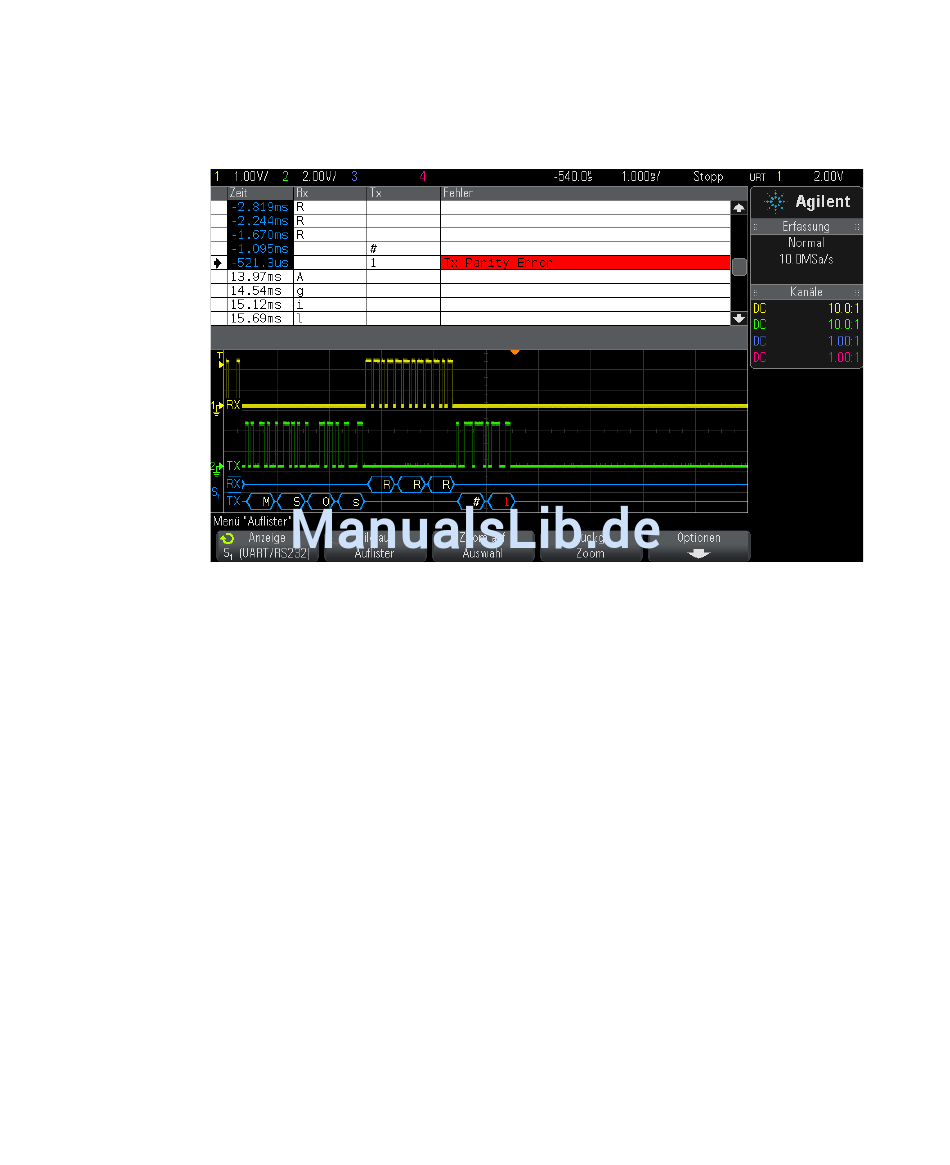

Interpretieren der UART/RS232-Auflisterdaten
Neben der Standardspalte „Zeit" umfasst der UART/RS232- Auflister
folgende Spalten:
• Rx — Daten empfangen.
• Tx — Daten senden.
• Fehler — hervorgehoben in Rot, Paritätsfehler oder unbekannter Fehler.
Alias- Daten werden pink hervorgehoben. Verringern Sie in diesem Fall die
horizontale Zeit- /Div.- Einstellung und führen Sie den Vorgang erneut aus.
Suchen nach UART/RS232-Daten im Auflister
Die Suchfunktion des Oszilloskops ermöglicht Ihnen die Suche (und die
Kennzeichnung) bestimmter Typen von UART/RS232- Daten im Auflister.
Mit der Taste [Navigate] Navig. und den entsprechenden Steuerelementen
können Sie die markierten Zeilen durchlaufen.
1 Während UART/RS232 als serieller Dekodierungsmodus ausgewählt ist,
2 Drücken Sie im Menü „Suchen" den Softkey Suchen. Drehen Sie
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
drücken Sie [Search] Suchen.
anschließend den Eingabedrehknopf, um den seriellen Steckplatz
UART/RS232 Triggerung und serielles Dekodieren
