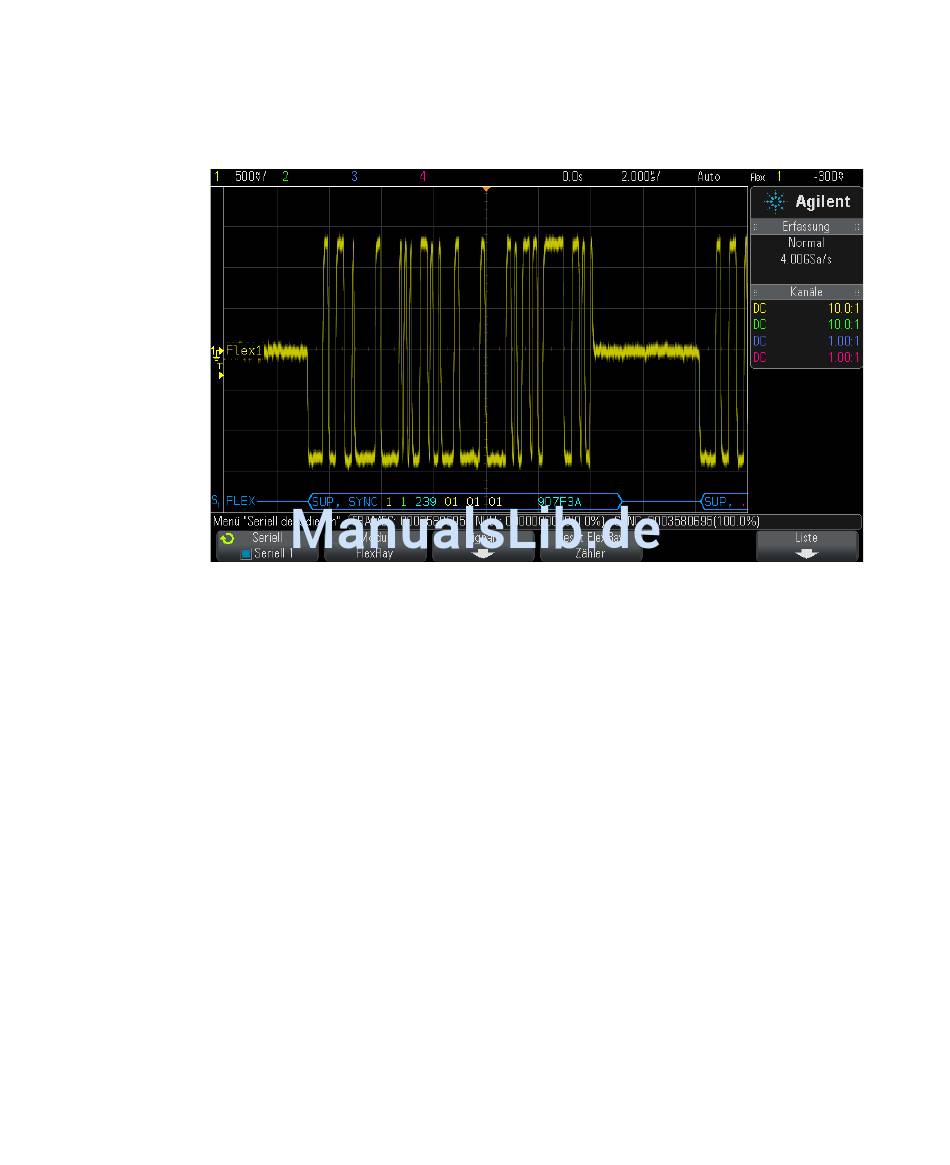

Interpretieren der FlexRay-Dekodierung

• Frame- Typ (NORM, SYNC, SUP, NULL blau).
• Frame- ID (Dezimalstellen gelb).
• Nutzdatenlänge (Dezimalanzahl an Wörtern grün).
• Header- CRC (Hex- Zahlen blau, HCRC- Fehlermeldung rot, wenn
• Zyklusnummer (Dezimalstellen gelb).
• Datenbytes (Hex- Ziffern weiß).
• Frame- CRC (Hex- Zahlen blau, FCRC- Fehlermeldung rot, wenn ungültig).
• Frame- /Coding- Fehler (spezifisches Fehlersymbol rot).

FlexRay-Totalisator

Der FlexRay- Totalisator besteht aus Zählern, die ein direktes Maß für
Busqualität und - effizienz darstellen. Der Totalisator wird immer dann
angezeigt, wenn das FlexRay- Dekodieren im Menü „Seriell dekodieren"
AKTIVIERT ist.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
ungültig).
