Vorschwingen - Agilent Technologies Agilent InfiniiVision 3000 X-series Benutzerhandbuch

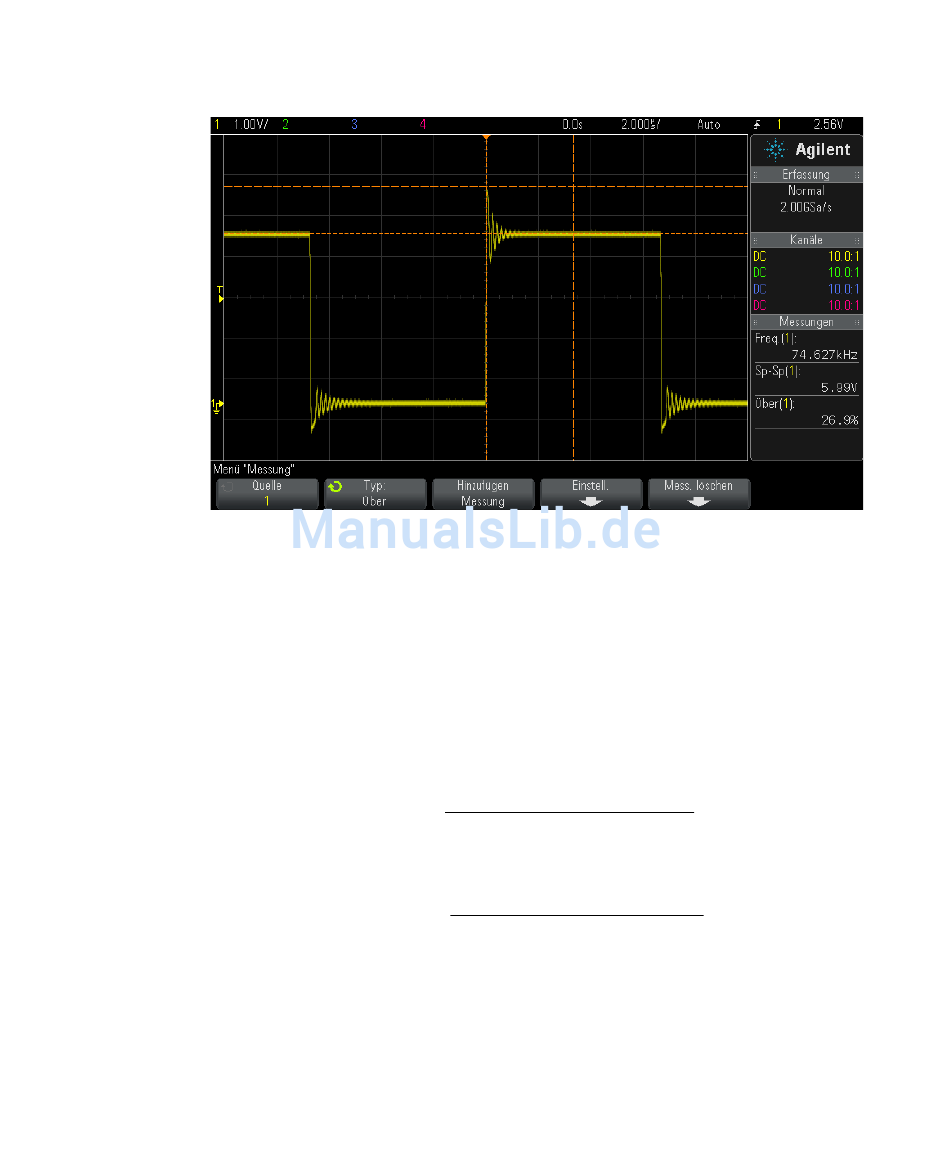

Abbildung 46Automatische Messung des Überschwingens

Vorschwingen

Vorschwingen ist eine Verzerrung der Signalform unmittelbar vor einer
größeren Flanke. Das Vorschwingen wird in Prozent der Amplitude
gemessen. Die X- Cursor zeigen an, welche Flanke (nämlich die dem
Trigger- Referenzpunkt nächstgelegene) gemessen wird.
Rising edge preshοot =
Falling edge preshοot = Base − D local Minimum
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
local Maximum − D Top
Amplitude
Amplitude
Messungen
× 100
× 100
14
239
