14
Messungen

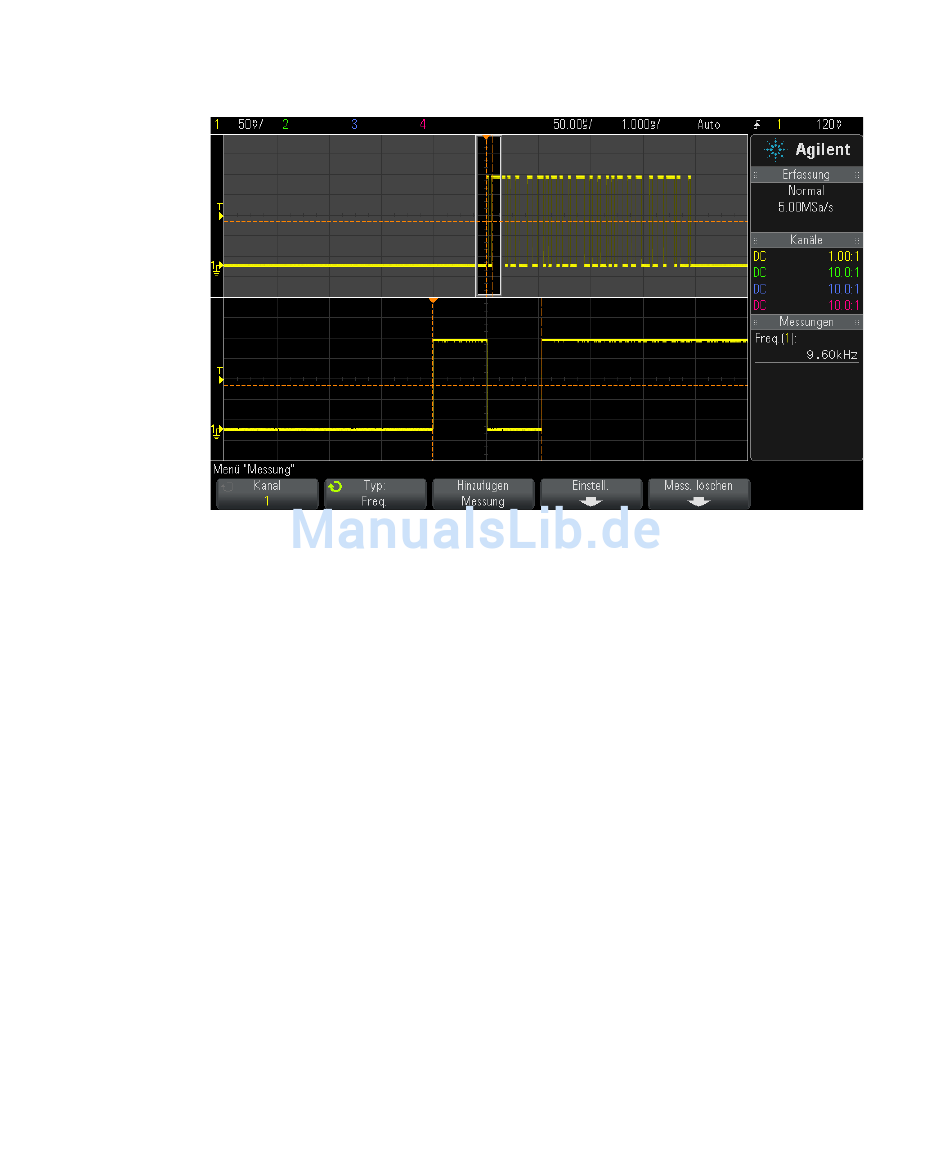

Abbildung 47Isolieren eines Ereignisses zur Frequenzmessung
Zähler
Die Oszilloskope der InfiniiVision 3000 X- Serie haben einen integrierten
Hardware- Frequenzzähler. Er zählt die Anzahl der Zyklen, die innerhalb
einer Zeitspanne (die so genannte Messzeit) auftreten, um die
Signalfrequenz zu messen.
Die Messzeit für eine Zählermessung wird automatisch auf 100 ms oder
den doppelten Wert des aktuellen Zeitfensters eingestellt, abhängig davon,
welcher Zeitraum länger ist (bis zu einer Sekunde).
Der Zähler kann Frequenzen der gesamten Bandbreite des Oszilloskops
messen. Die niedrigste Frequenz, die unterstützt wird, ist 1/(2 X
Zeittor- Zeit).
Der Hardware- Zähler verwendet den Ausgang des Triggerkomparators.
Daher muss der Triggerpegel (bzw. Schwellenwert für digitale Kanäle) für
den zu erfassenden Kanal korrekt eingestellt werden. Der Y- Cursor
markiert den Schwellenwert, der für die Messung verwendet wird.
Analoge und digitale Kanäle können als Datenquelle ausgewählt werden.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
245
