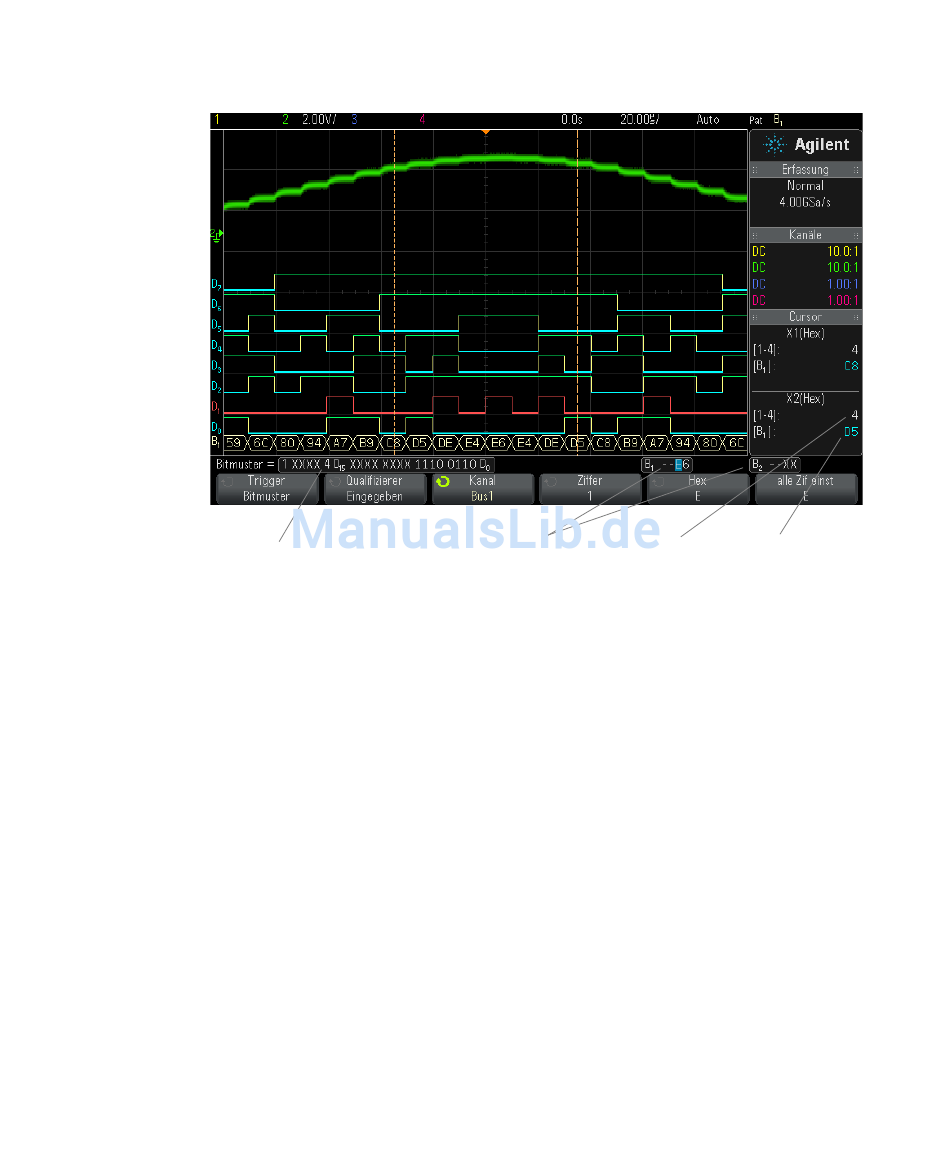

Trigger-
muster-
definition
Weitere Informationen über die Bitmuster- Triggerung finden Sie unter
"Bitmuster- Trigger"
Signaltreue digitaler Kanäle: Messsondenimpedanz und -erdung
Bei Verwendung des Mixed- Signal- Oszilloskops treten möglicherweise
Probleme im Zusammenhang mit Messsonden auf. Diese Probleme lassen
sich in zwei Kategorien einteilen: Messsondenladung und
Messsondenerdung. Probleme bei der Messsondenladung betreffen im
Allgemeinen das Messobjekt, während Probleme bei der Messsondenerdung
die Genauigkeit der zum Messgerät gesendeten Daten beeinträchtigen. Das
erste Problem wird durch die Konstruktion der Messsonden minimiert,
während das zweite Problem durch optimale Vorgehensweisen beim
Einsatz der Messsonden behoben werden kann.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Angezeigte
Buswerte
auf Seite 161.
Digitale Kanäle
Analog-
Digital-
kanal-
kanal-
werte
werte
bei Cursor
bei Cursor
6
123
