4
Mathematische Wellenformen
10er-Exponentialfunktion
Die 10er- Exponentialfunktion (10^x) (verfügbar mit der
DSOX3ADVMATH- Lizenz für erweiterte math. Messungen) führt eine
Transformation der Eingangsquelle aus.

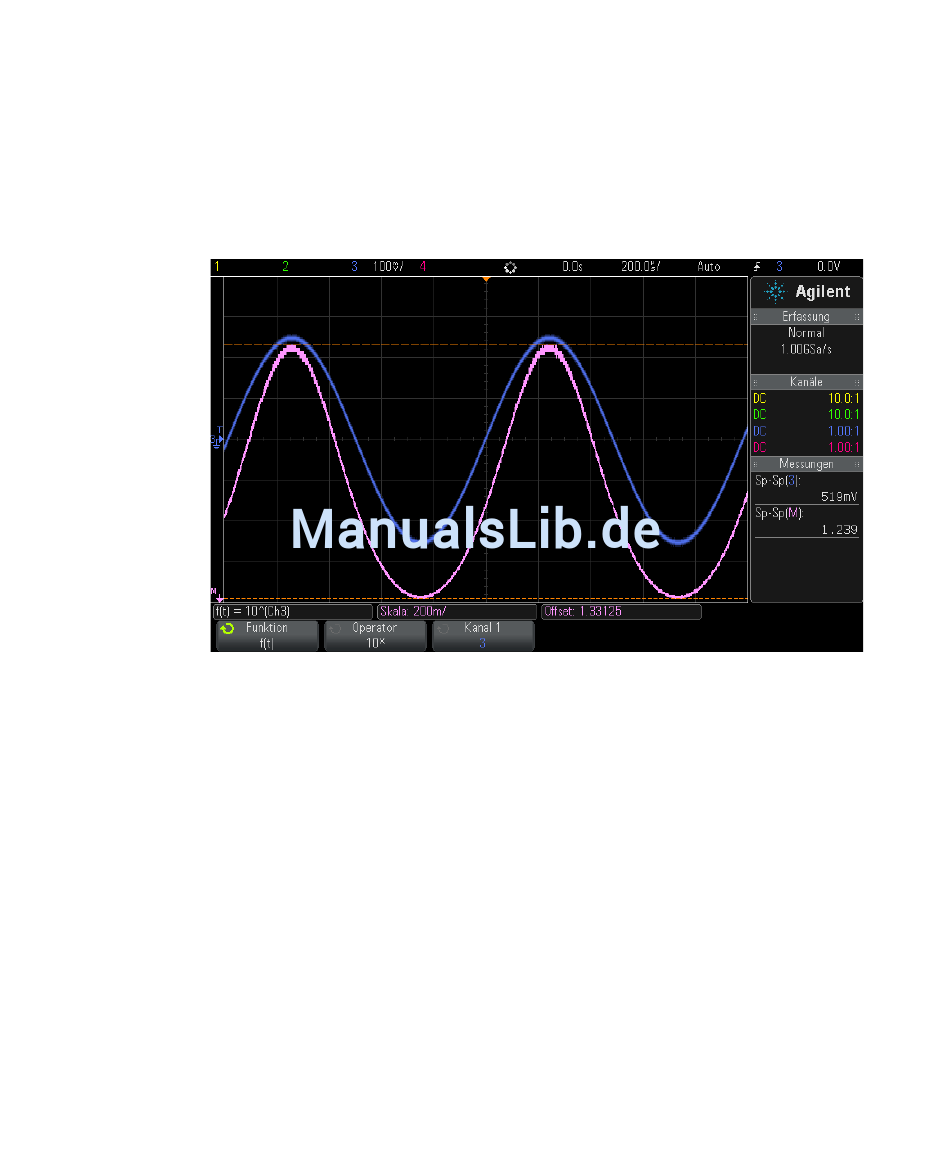

Abbildung 14Beispiel für 10er-Exponentialfunktion
Siehe auch
•
Math. Filter
Mit der DSOX3ADVMATH- Lizenz für erweiterte math. Messungen können
Sie math. Filter zum Erstellen einer Wellenform verwenden, die das
Ergebnis eines High- oder Low- Pass- Filters an einem analogen
Eingangskanal bzw. das Ergebnis einer arithmetischen Operation ist.
•
100
"Exponential"
auf Seite 99
"Hoch- und Tiefpassfilter"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 101
