Anpassen des Triggerpegels
Sie können mit dem Triggerpegel- Drehknopf den gewünschten Triggerpegel
für den gewählten Analogkanal einstellen.
Sie können den Triggerpegel- Drehknopf drücken, um den Pegel auf 50%
des Wertes der Wellenform einzustellen. Bei AC- Kopplung wird der
Triggerpegel bei Drücken des Triggerpegel- Knopfes auf 0 V festgelegt.
Die Position des Triggerpegels für den analogen Kanal wird durch das
Triggerpegelsymbol
analoge Kanal aktiviert ist). Der Wert des Analogkanal- Triggerpegels wird
in der oberen rechten Ecke des Bildschirms angezeigt.
Der Triggerpegel für einen ausgewählten digitalen Kanal wird über das
Schwellenwertmenü im Menü „Digitalkanal" eingestellt. Drücken Sie die
Taste [Digital] am vorderen Bedienfeld und dann den Softkey
Schwellenwerte, um den Schwellenwert (TTL, CMOS, ECL oder
benutzerdefiniert) für die ausgewählte Digitalkanalgruppe einzustellen. Der
Schwellenwert wird in der oberen rechten Ecke des Bildschirms angezeigt.
Der Leitungs- Triggerpegel ist nicht einstellbar. Dieser Trigger wird
entsprechend der Stromversorgung automatisch eingestellt.
Sie können den Triggerpegel aller Kanäle auch ändern, indem Sie [Analyze] Analyse >
HINWEIS
Merkmale drücken und Triggerpegel auswählen.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch

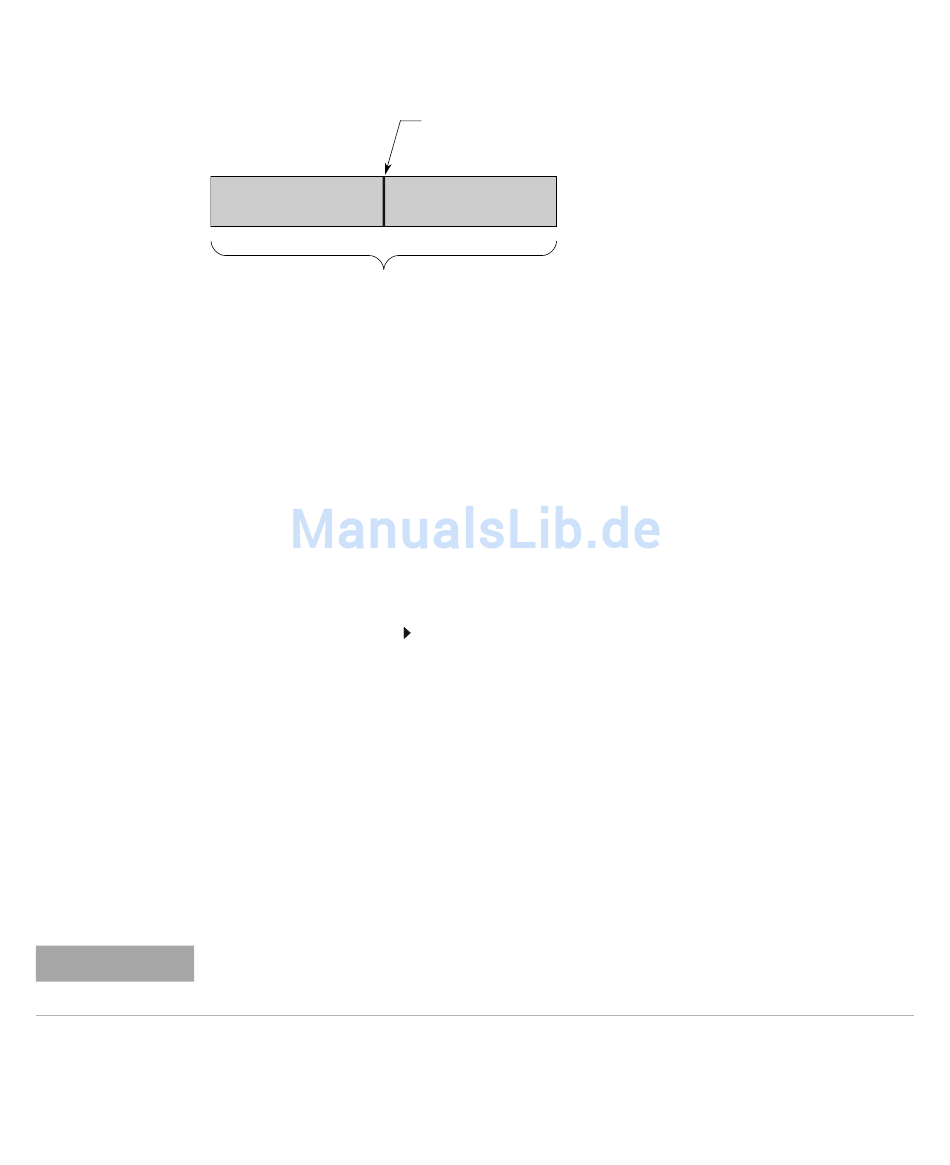

Pre-Trigger-Speicher Post-Trigger-Speicher
