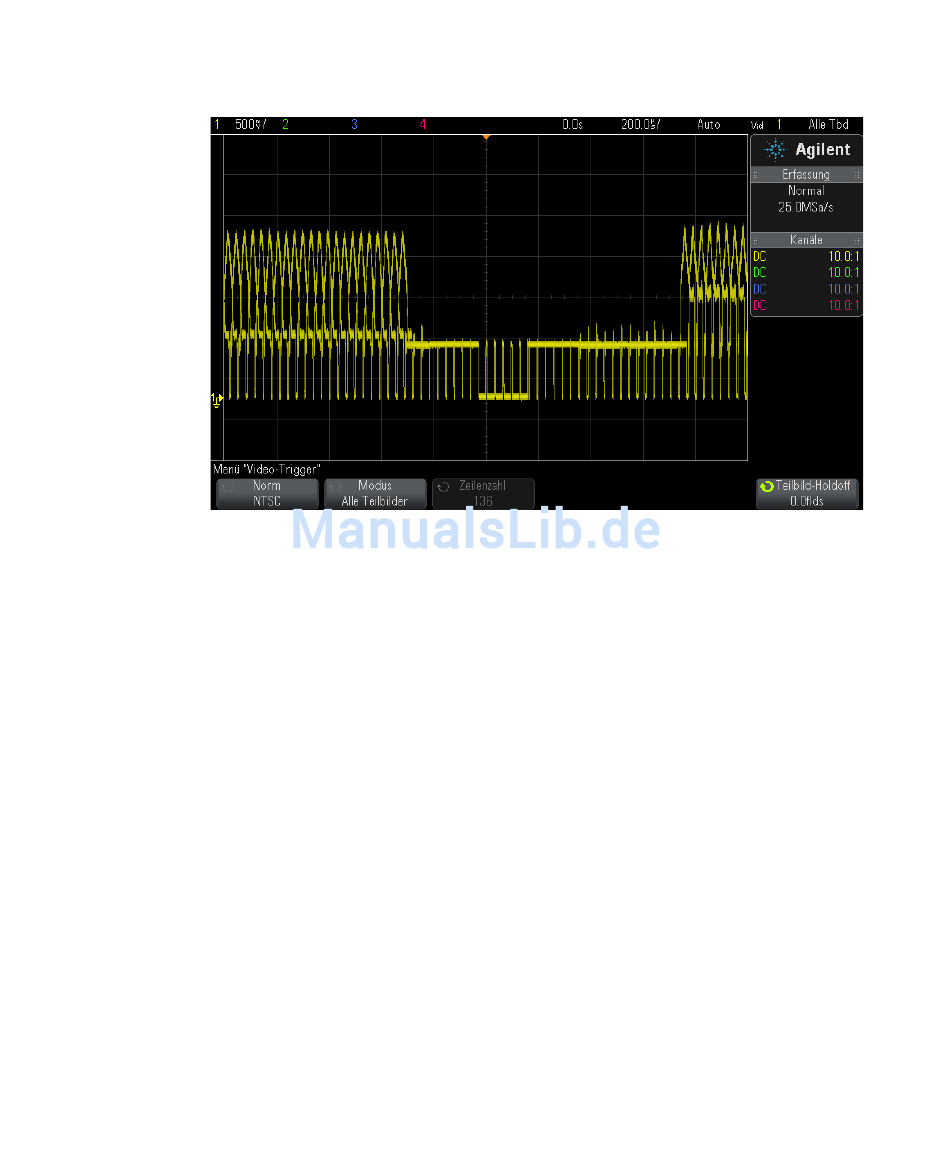

Abbildung 30Triggerung auf alle Teilbilder

Triggerung auf Teilbilder mit ungerader oder gerader Nummer

Wenn Sie die Hüllkurve eines Videosignals analysieren oder die
„Worst- Case"- Verzerrungen messen möchten, konfigurieren Sie das
Oszilloskop für Triggerung auf die ungeraden oder geraden Teilbilder.
Wenn Sie „Teilbild 1" wählen, triggert das Oszilloskop auf die
Farbteilbilder 1 oder 3. Wenn Sie „Teilbild 2" wählen, triggert das
Oszilloskop auf die Farbteilbilder 2 oder 4.
1 Drücken Sie [Trigger].
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Einstell. und wählen Sie anschließend mit dem
4 Drücken Sie den Softkey Modus und wählen Sie Teilbild1 oder Teilbild2
Das Triggersystem identifiziert das Teilbild anhand des Beginns des
Vertikal- Synchronisationsimpulses. Diese Definition eines Teilbildes
berücksichtigt jedoch nicht die Phase des Referenz- Hilfsträgers. Wenn
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Eingabedrehknopf, um Video auszuwählen.
Softkey Norm die gewünschte TV- Norm.
aus.
10
Trigger
183
