Vertikal-Steuerelemente
Angeben der Messsondendämpfung
Diese wird automatisch eingestellt, wenn das Oszilloskop die
angeschlossene Messsonde erkennen kann. Siehe Analogkanaleingänge (see
Seite
Der Faktor für die Messsondendämpfung muss korrekt eingestellt werden,
um genaue Messergebnisse zu erhalten.
Bei Anschluss einer Messsonde, die das Oszilloskop nicht automatisch
erkennen kann, ist der Dämpfungsfaktor wie folgt manuell einzustellen:
1 Drücken Sie die Kanaltaste.
2 Drücken Sie auf den Softkey Messsonde, bis die gewünschte Art der
3 Drehen Sie den Eingabedrehknopf
Der Wert kann bei Spannungswertmessungen im Bereich von 0,1:1 bis
1.000:1 in 1- 2- 5- Schritten eingestellt werden.
Beim Messen von Stromwerten mit einer Strommesssonde kann der
Dämpfungsfaktor von 10 V/A bis 0,001 V/A eingestellt werden.
Beim Angeben des Dämpfungsfaktors in Dezibel können Werte von - 20 dB
bis 60 dB gewählt werden.

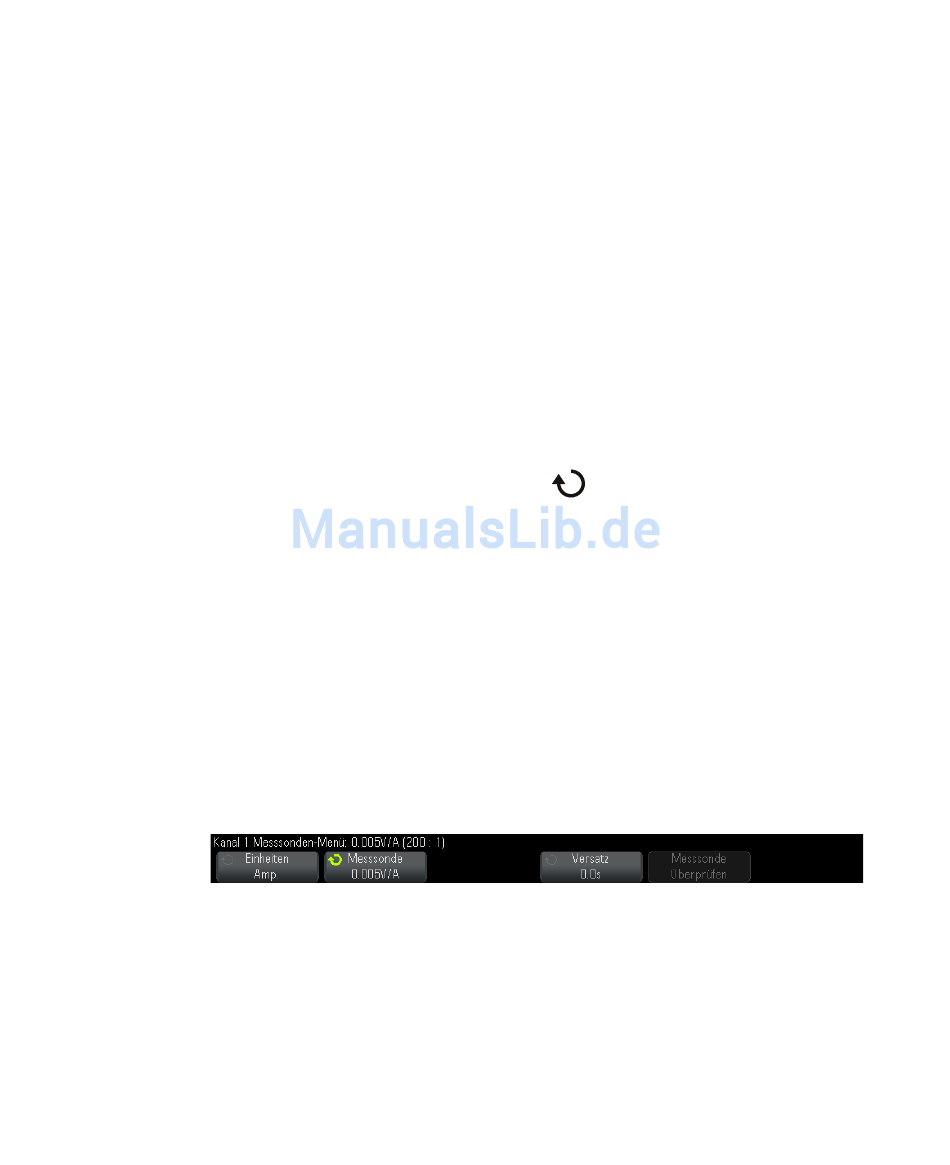

Wenn „Amps" als Einheit und ein manueller Dämpfungsfaktor ausgewählt
werden, dann werden die Einheiten und der Dämpfungsfaktor über dem
Softkey Messsonde angezeigt.
Angeben des Messsondenversatzes
Bei der Messung von Zeitintervallen im Nanosekundenbereich (ns) können
sich geringe Unterschiede in der Kabellänge auf die Messung auswirken.
Mit der Funktion Versatz können Kabelverzögerungsfehler zwischen zwei
Kanälen behoben werden.
74
43).
Angabe des Dämpfungsfaktors erscheint. Sie können zwischen Verhältnis
und Dezibel wählen.
angeschlossene Messsonde einzustellen.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
, um den Dämpfungsfaktor für die
