Mathematische Wellenformen
Messungstrend
Die Messungstrendfunktion (verfügbar mit der DSOX3ADVMATH- Lizenz für
erweiterte math. Messungen) zeigt, während die Wellenform auf dem
Bildschirm fortschreitet, Messwerte für diese Wellenform an (basierend auf
Messschwellenwert- Einstellungen). Für jeden Zyklus wird eine Messung
vorgenommen und der Wert wird auf dem Bildschirm für den Zyklus
angezeigt.

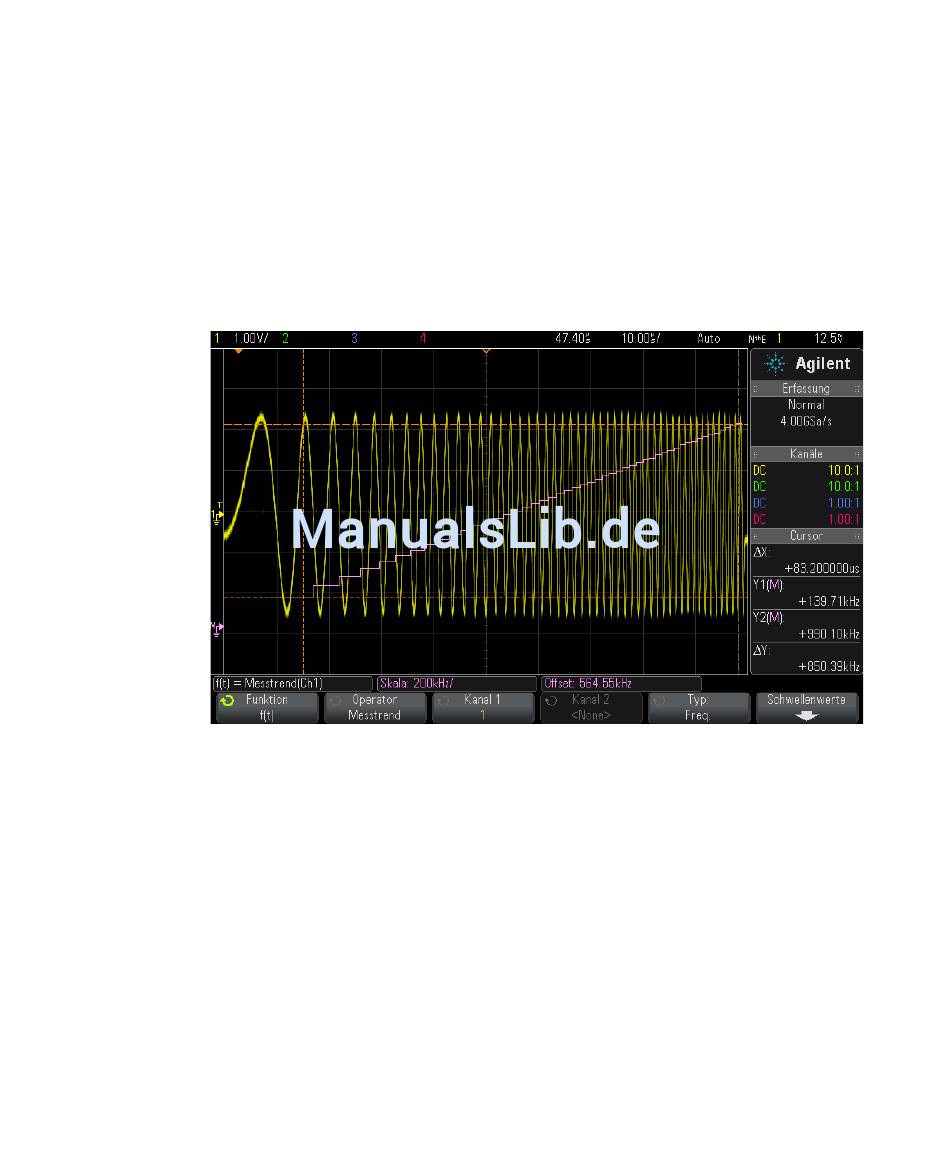

Abbildung 17Beispiel für Messungstrend
Drücken Sie auf den Softkey Typ:, um die Messung auszuwählen, deren
Trend Sie verfolgen möchten. Trendwerte können für folgende Messungen
angezeigt werden:
• Mittelwert
• RMS - AC
• Verhältnis
• Periode
• Frequenz
• + Breite
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
103
