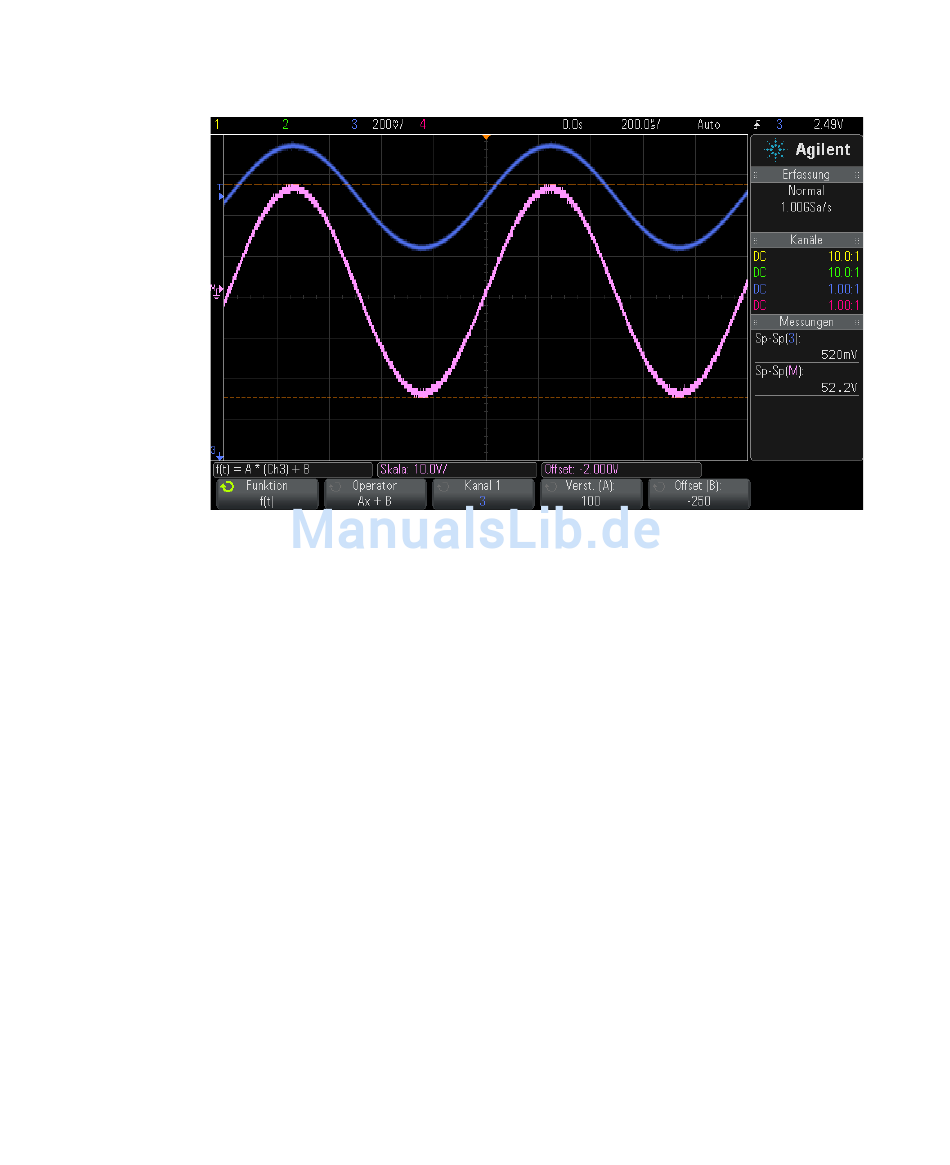

Abbildung 11Beispiel für Ax + B
Geben Sie mit dem Softkey Verst. (A) die Verstärkung an.
Geben Sie mit dem Softkey Offset (B) den Offset an.
Die „Ax + B"- Funktion unterscheidet sich von der math.
Vergrößerungs- Visualisierungsfunktion darin, dass die Ausgabe sich
voraussichtlich von der Eingabe unterscheidet.
Siehe auch
•
Quadrat
Die Quadratfunktion (verfügbar mit der DSOX3ADVMATH- Lizenz für
erweiterte math. Messungen) berechnet das Quadrat der ausgewählten
Quelle Punkt um Punkt und zeigt die Ergebnisse an.
Den Softkey Quelle drücken, um die Signalquelle auszuwählen.
Siehe auch
•
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
"Vergrößern"
auf Seite 102
"Quadratwurzel"
auf Seite 96
Mathematische Wellenformen
4
97
