Digitale Kanäle

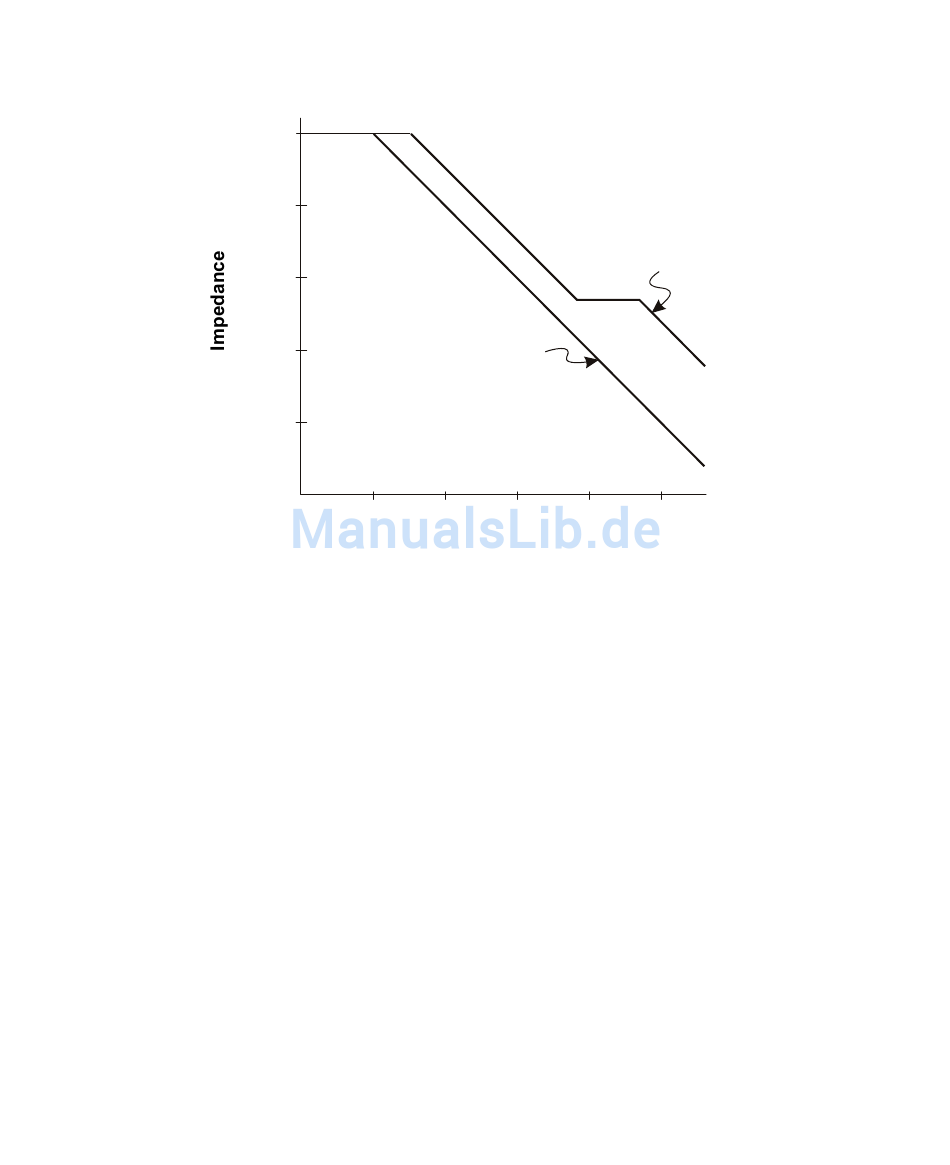

Abbildung 23Impedanz im Vergleich zur Frequenz für beide Messsonden-Schaltungsmodel-
Die Logikmesssonden werden durch das oben gezeigte
Hochfrequenz- Schaltungsmodell dargestellt. Sie bieten so viel
Serienspitzenwiderstand wie möglich. Die Streuspitzenkapazität zur Erdung
wird durch die entsprechende mechanische Konstruktion der
Sondenspitzenbaugruppe auf ein Minimum reduziert. Auf diese Weise wird
bei hohen Frequenzen die maximale Eingangsimpedanz erzielt.
Messsondenerdung
Eine Messsondenerdung entspricht dem Pfad mit niedriger Impedanz, auf
dem Strom von der Messsonde zur Quelle zurückkehrt. Eine Verlängerung
dieses Pfades führt bei hohen Frequenzen zu hohen Gleichtaktspannungen
am Messsondeneingang. Die erzeugte Spannung verhält sich so, als wäre
dieser Pfad ein der folgenden Gleichung entsprechender Induktor:
