I2S-Triggerung
Informationen zum Einstellen des Oszilloskops für das Erfassen von
I
Nachdem Sie das Oszilloskop für das Erfassen von I
haben, können Sie auf einen Datenwert triggern.

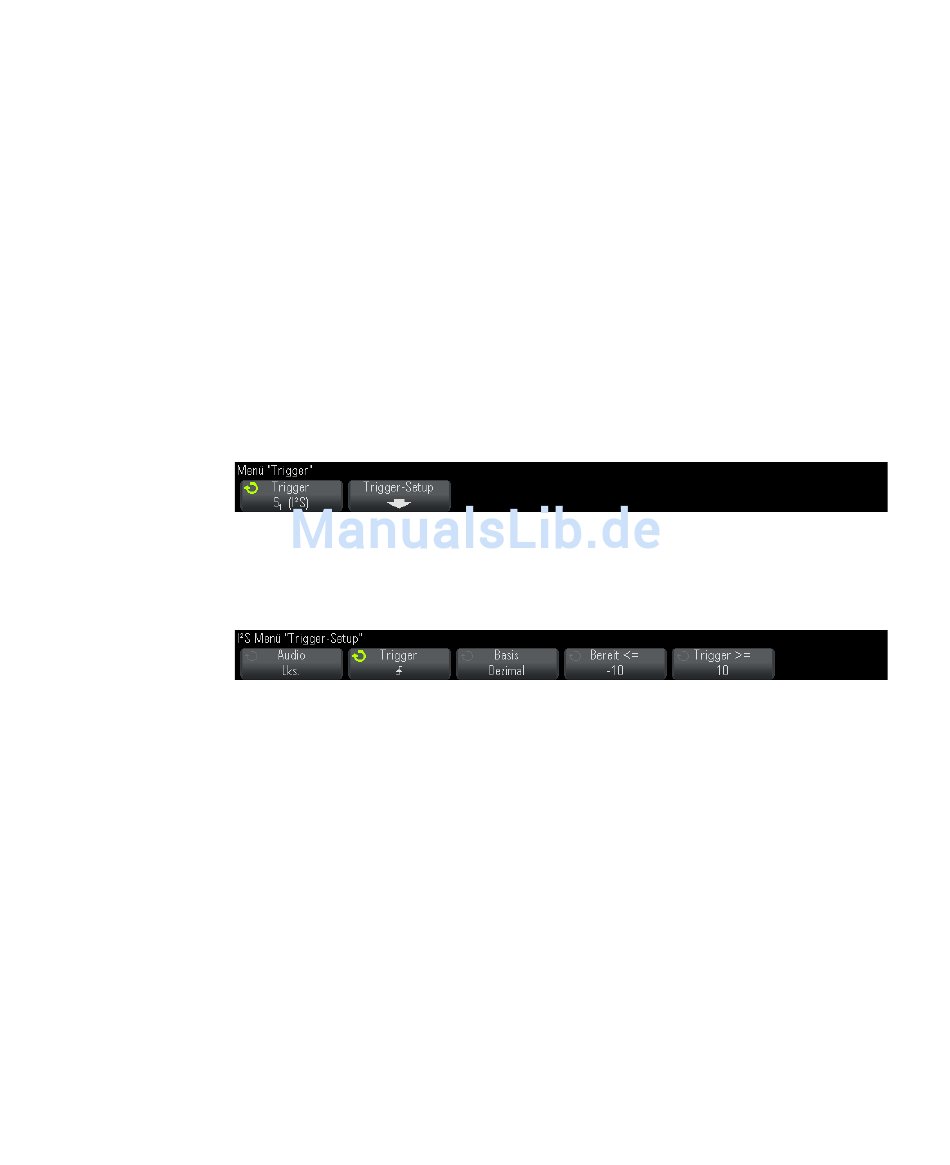

1 Drücken Sie [Trigger].
2 Drücken Sie im Menü „Trigger" den Softkey Trigger. Drehen Sie
3 Drücken Sie den Softkey Trigger-Setup, um das Menü „I
4 Drücken Sie auf den Softkey Audio und drehen Sie den
5 Drücken Sie den Softkey Trigger und wählen Sie einen Qualifizierer:
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
2
S- Signalen finden Sie unter
anschließend den Eingabedrehknopf, um den seriellen Steckplatz
(„Seriell 1" oder „Seriell 2") auszuwählen, an dem die I2S- Signale
dekodiert werden.
öffnen.
Eingabedrehknopf, um zu wählen, dass getriggert wird, wenn
Kanalereignisse Links, Rechts oder auf beiden Kanälen (Beide) auftreten.
Gleich — triggert auf das angegebene Datenwort des Audiokanals,
•
wenn es dem angegebenen Wort gleicht.
Ungleich — triggert auf jedem Wort, das sich vom angegebenen Wort
•
unterscheidet.
Kleiner als — triggert, wenn das Datenwort des Kanals kürzer ist als
•
der angegebene Wert.
Größer als — triggert, wenn das Datenwort des Kanals länger ist als
•
der angegebene Wert.
Im Bereich — oberen und unteren Wert angeben, um den
•
Triggerbereich anzugeben.
I2S-Triggerung und Serielle Dekodierung
"Setup für I2S- Signale"
auf Seite 423.
2
S- Signalen eingestellt
2
S- Trigger" zu
