Trigger

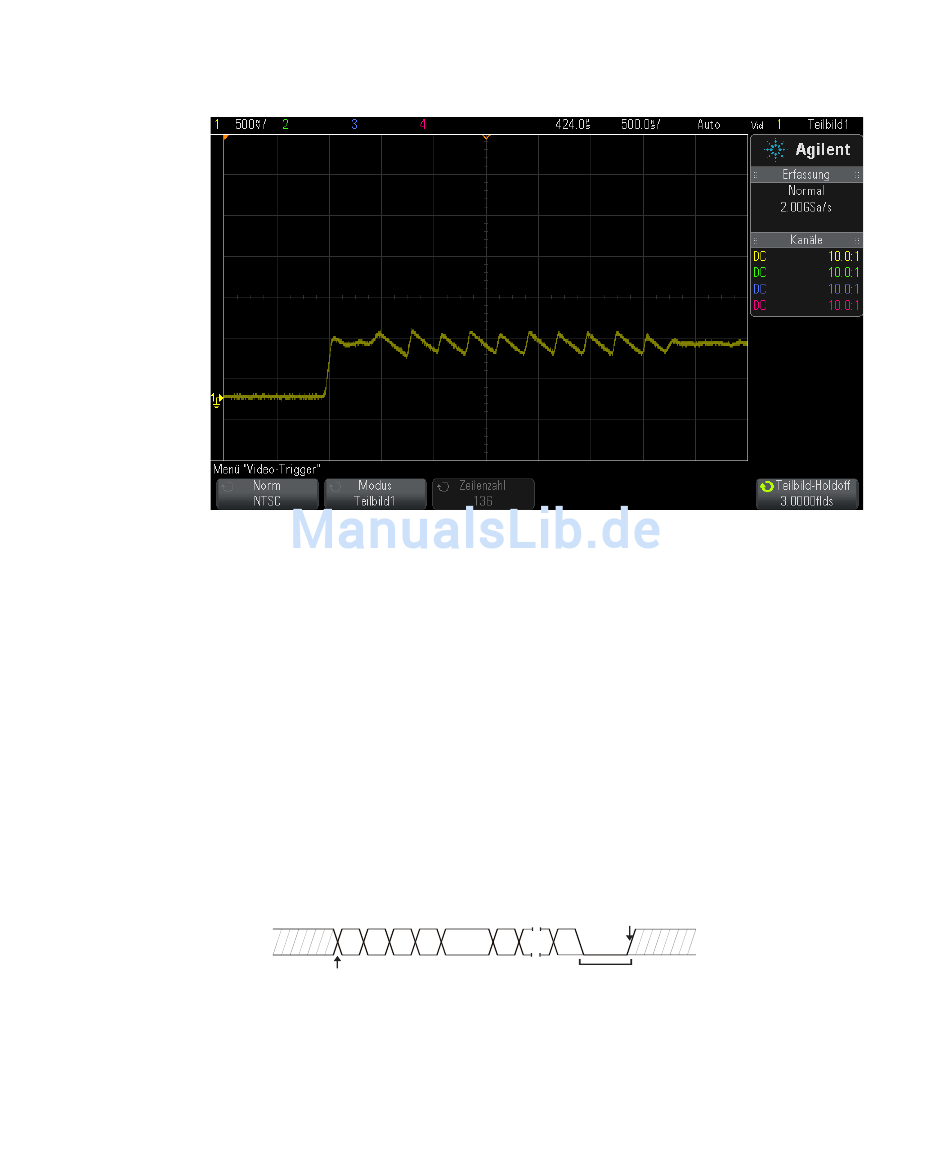

Abbildung 32Synchronisieren auf Farbteilbild 1 oder 3 (Modus „Teilbild 1") mit dem Teil-

USB-Trigger

Bei der USB- Triggerung triggert das Oszilloskop auf ein SOP- Signal (SOP:
Start of Packet), ein EOP- Signal (EOP: End of Packet), ein Reset
Complete- Ereignis (RC), ein Enter Suspend- Ereignis (Suspend) oder ein
Exit Suspend- Ereignis (Exit Sus) auf den USB- Differential- Datenleitungen
(D+ und D- ). Dieser Trigger unterstützt die USB- Datenraten Low Speed
und Full Speed.
D+,-
D-,+
1 Drücken Sie [Default Setup] Standard-Setup.
186
bild-Holdoff
Bus Idle
SOP
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
End of packet trigger
SEO portion of EOP
