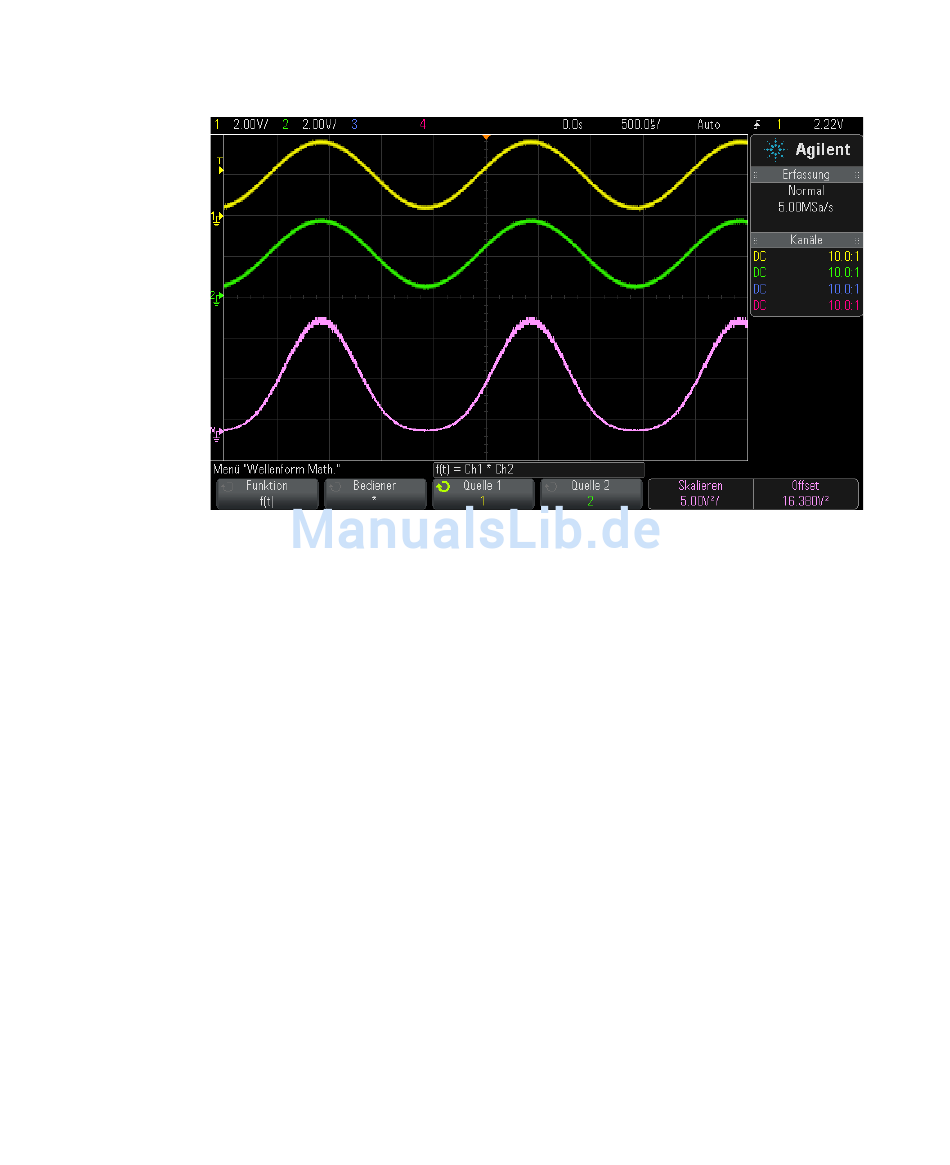

Abbildung 6 Beispiel: Multiplikation von Kanal 1 mit Kanal 2
Siehe auch
•
Mathematische Transformationen
Mathematische Transformationen führen eine Transformationsfunktion
(wie Differenzieren, Integrieren, FFT oder Quadratwurzel) an einem
analogen Eingangskanal oder am Ergebnis einer arithmetischen Operation
aus.
•
•
•
•
Mit der DSOX3ADVMATH- Lizenz für erweiterte math. Messungen sind
diese zusätzlichen Transformationen verfügbar:
•
•
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
"Einheiten für Math. Wellenformen"
"Differenzieren"
auf Seite 84
"Integrieren"
auf Seite 85
"FFT- Messung"
auf Seite 88
"Quadratwurzel"
auf Seite 96
"Ax + B"
auf Seite 96
"Quadrat"
auf Seite 97
Mathematische Wellenformen
auf Seite 80
