Trigger
6 Drücken Sie den Qualifizierer- Softkey (< > ><) zur Auswahl des
7 Wählen Sie den Softkey zur Einstellung der Qualifizierer- Zeit (< oder >)
160
Bei Triggerung auf einen positiven Puls erfolgt die Triggerung auf den
Übergang des Pulses von hoch zu niedrig, sofern die
Qualifizierer- Bedingung erfüllt ist. Bei Triggerung auf einen negativen
Puls erfolgt die Triggerung auf den Übergang des Pulses von niedrig zu
hoch, sofern die Qualifizierer- Bedingung erfüllt ist.
Zeitqualifizierers.
Der Qualifizierer- Softkey kann das Oszilloskop so einstellen, dass es auf
eine Pulsbreite triggert, die folgende Bedingung erfüllt:
•
Kürzer als ein vorgegebener Zeitwert (<).

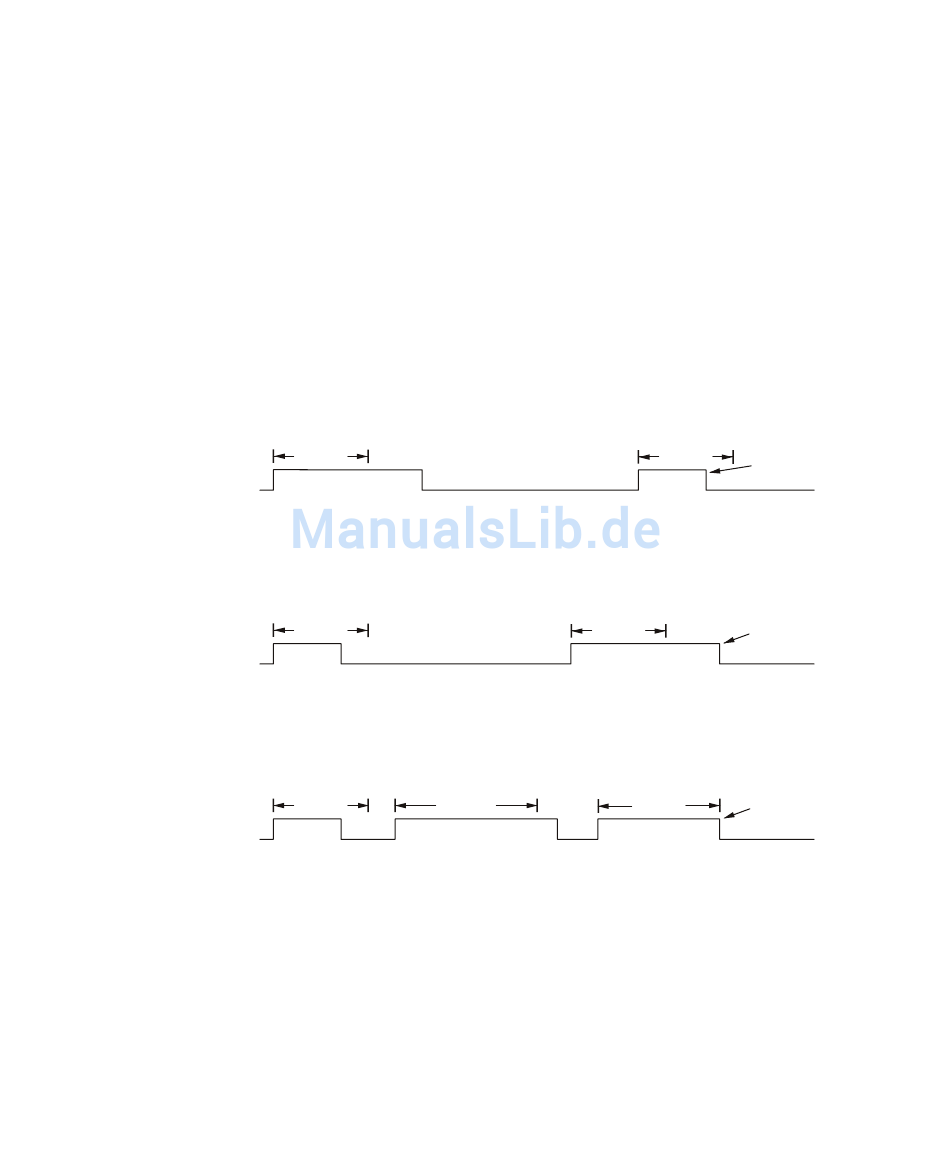

Beispiel: positiver Puls, wenn Sie t<10 ns einstellen:
10 ns
•
Länger als ein vorgegebener Zeitwert (>).
Beispiel: positiver Puls, wenn Sie t>10 ns einstellen:
10 ns
•
Innerhalb eines vorgegebenen Zeitrahmens (><).
Beispiel: positiver Puls, wenn Sie t>10 ns und t<15 ns einstellen:
10 ns
und stellen Sie mit dem Eingabedrehknopf die gewünschte
Pulsbreiten- Qualifizierer- Zeit ein.
Die Qualifizierer werden wie folgt eingestellt:
•
2 ns bis 10 s für > oder < Qualifizierer (5 ns bis 10 s für
350- MHz- Bandbreitenmodelle).
•
10 ns bis 10 s für >< Qualifizierer mit einer minimalen Abweichung
von 5 ns zwischen der oberen und unteren Einstellung.
