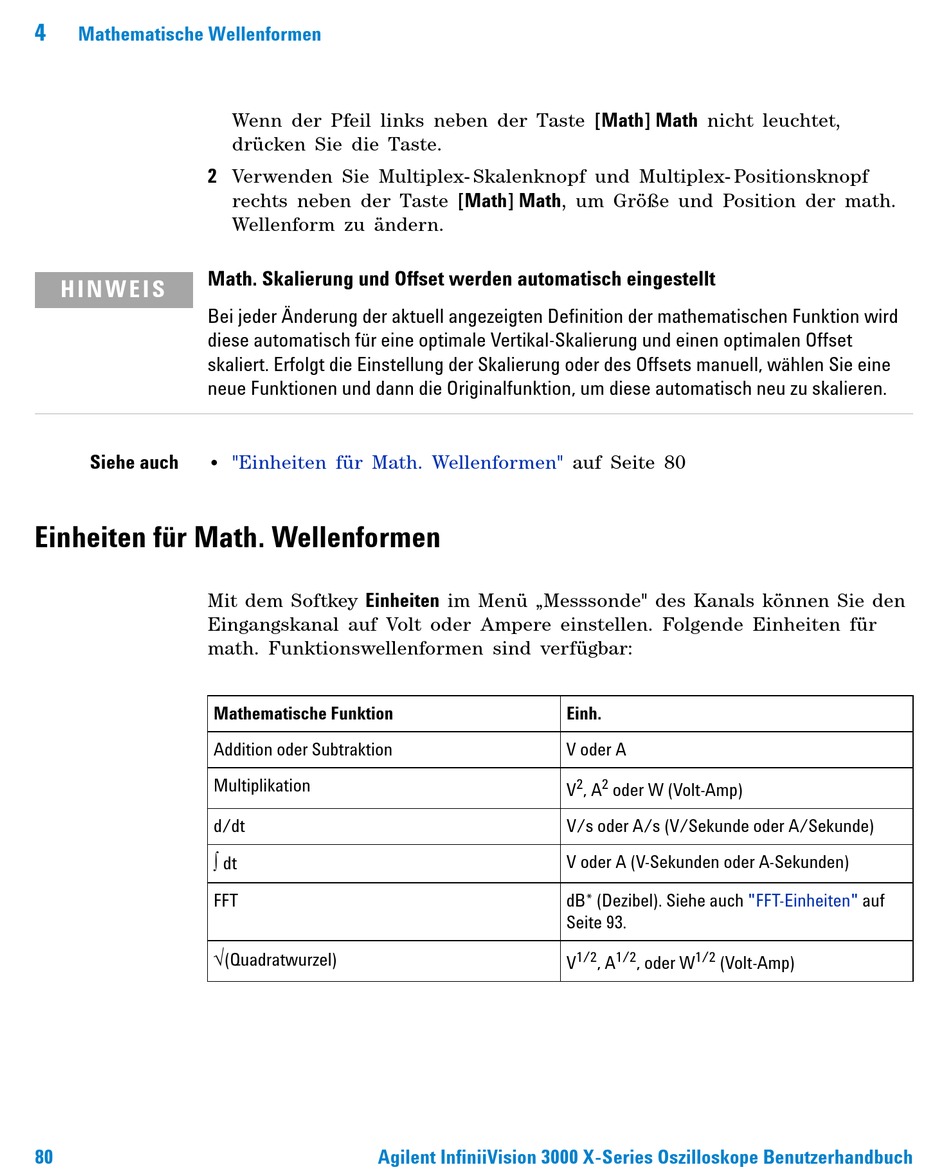

Mathematische Wellenformen
2 Verwenden Sie Multiplex- Skalenknopf und Multiplex- Positionsknopf
Math. Skalierung und Offset werden automatisch eingestellt
HINWEIS
Bei jeder Änderung der aktuell angezeigten Definition der mathematischen Funktion wird
diese automatisch für eine optimale Vertikal-Skalierung und einen optimalen Offset
skaliert. Erfolgt die Einstellung der Skalierung oder des Offsets manuell, wählen Sie eine
neue Funktionen und dann die Originalfunktion, um diese automatisch neu zu skalieren.
Siehe auch
•
Einheiten für Math. Wellenformen
Mit dem Softkey Einheiten im Menü „Messsonde" des Kanals können Sie den
Eingangskanal auf Volt oder Ampere einstellen. Folgende Einheiten für
math. Funktionswellenformen sind verfügbar:
Mathematische Funktion
Addition oder Subtraktion
Multiplikation
d/dt
FFT
√
80
Wenn der Pfeil links neben der Taste [Math] Math nicht leuchtet,
drücken Sie die Taste.
rechts neben der Taste [Math] Math, um Größe und Position der math.
Wellenform zu ändern.
"Einheiten für Math. Wellenformen"
dt
(Quadratwurzel)
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 80
Einh.
V oder A
2
2
V
, A
oder W (Volt-Amp)
V/s oder A/s (V/Sekunde oder A/Sekunde)
V oder A (V-Sekunden oder A-Sekunden)
dB* (Dezibel). Siehe auch
Seite 93.
1/2
1/2
1/2
V
, A
, oder W
(Volt-Amp)
"FFT-Einheiten"
auf
