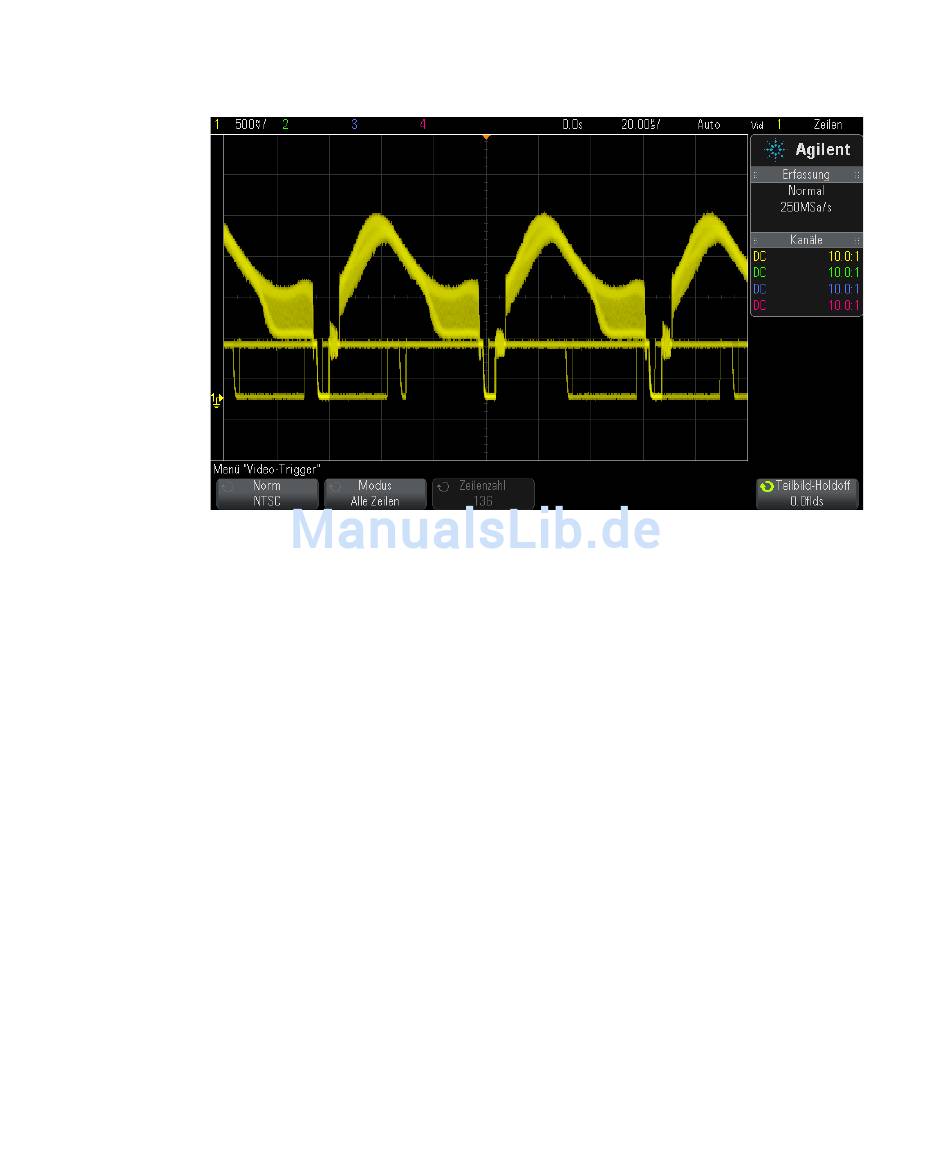

Abbildung 28Triggerung auf alle Zeilen

Triggerung auf ein bestimmtes Teilbild des Videosignals

Wenn Sie die Komponenten eines Videosignals analysieren möchten,
triggern Sie auf das Teilbild 1 oder 2 (für Zeilensprung- Normen
verfügbar). Wenn dann ein bestimmtes Teilbild ausgewählt wird, triggert
das Oszilloskop auf die positive Flanke des ersten Sägezahnimpulses im
Vertikal- Synchronisationsintervall dieses Teilbildes (1 oder 2).
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Einstell. und wählen Sie anschließend mit dem
4 Drücken Sie den Softkey Modus und wählen Sie Teilbild1 oder Teilbild2
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Eingabedrehknopf, um Video auszuwählen.
Softkey Norm die gewünschte TV- Norm.
aus.
10
Trigger
181
