4
Mathematische Wellenformen
Geben Sie mithilfe des Softkeys Einh./Code den entsprechenden Analogwert
eines jeden Inkrements im Busdatenwert an.
Geben Sie mit dem Softkey 0 Offset die Analogwertentsprechung des
Busdatenwerts Null an.
Geben Sie mit dem Softkey Einheiten den Wertetyp der Busdaten (Volt,
Ampere usw.) an.
Siehe auch
•

"Chart Logic Busstatus"

auf Seite 105
Chart Logic Busstatus
Die "Chart Logic Bus State"- Funktion (verfügbar mit der
DSOX3ADVMATH- Lizenz für erweiterte math. Messungen) zeigt
Busdatenwerte, die auf einer Taktsignalflanke erfasst werden, als analoge
Wellenformen an (wie eine D/A- Konvertierung).

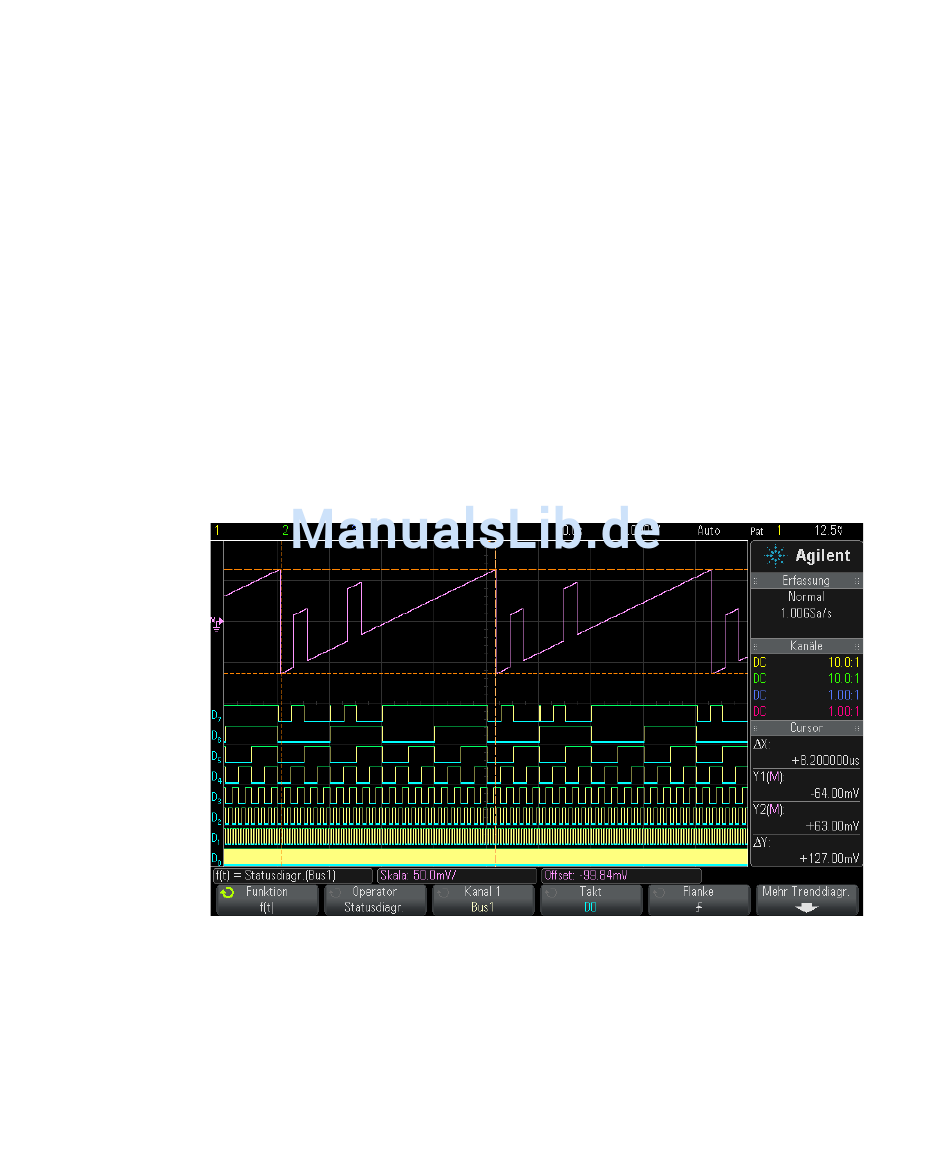

Abbildung 19Beispiel für Chart Logic Bus State
Wählen Sie das Taktsignal mit dem Softkey Takt.
Wählen Sie mit dem Softkey Flanke die zu verwendende Flanke des
Taktsignals aus.
