FlexRay-Triggerung und Serielle Dekodierung
FlexRay – Serielle Dekodierung
Informationen zum Einrichten des Oszilloskops für die Erfassung von
FlexRay- Signalen finden Sie unter
Seite 391.
Informationen zum Einrichten der FlexRay-Triggerung finden Sie unter
HINWEIS
"FlexRay-Triggerung"
So richten Sie die serielle FlexRay- Dekodierung ein:

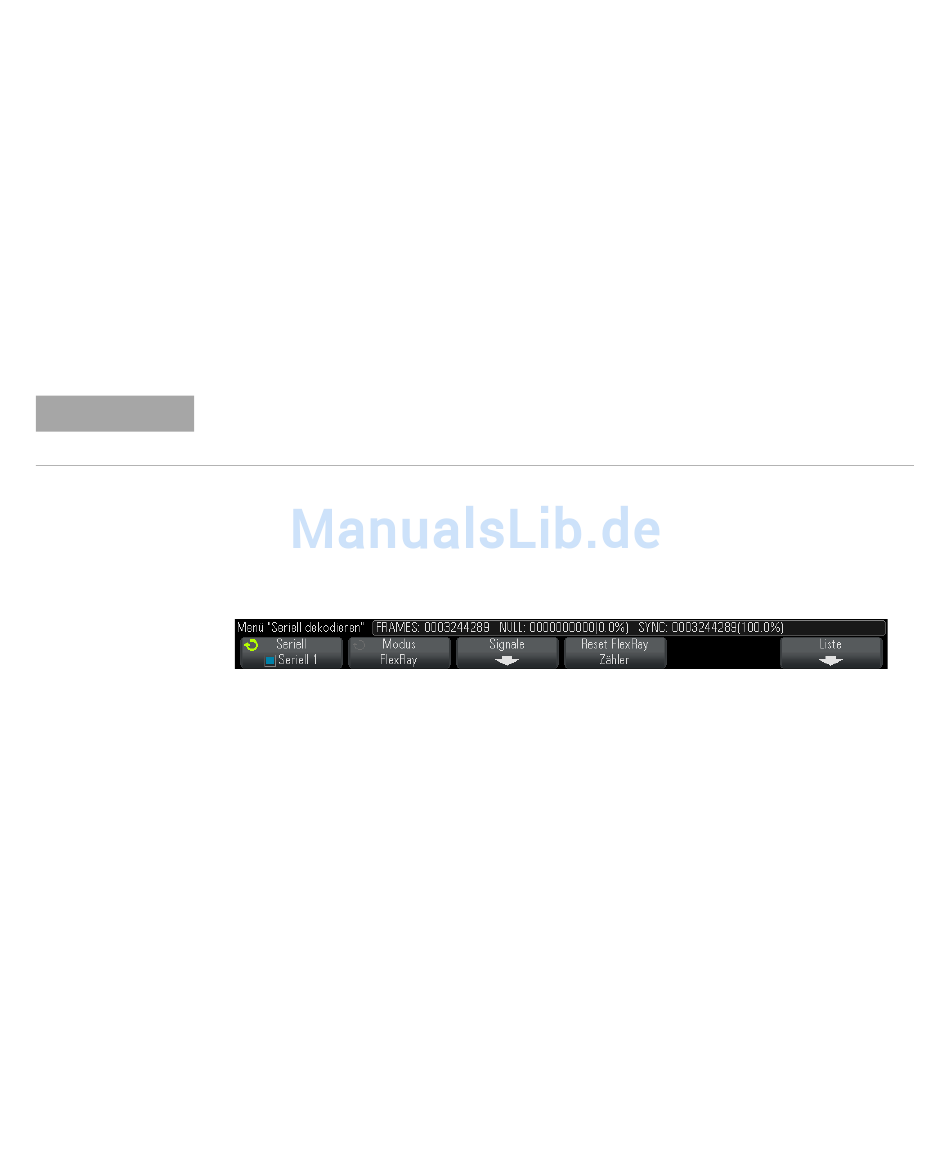

1 Drücken Sie auf [Serial] Seriell, um das Menü „Seriell dekodieren"
2 Wenn die Dekodierungszeile nicht in der Anzeige erscheint, drücken Sie
3 Wenn das Oszilloskop gestoppt ist, drücken Sie die Taste [Run/Stop]
Mit dem Fenster Horizontaler Zoom können Sie leichter durch die erfassten
Daten navigieren.
Siehe auch
•
•
•
•
396
Über diese Option werden die Oszilloskopeinstellungen (wie in der
Anzeige dargestellt) automatisch für den ausgewählten Ereignistrigger
konfiguriert.
auf Seite 392.
anzuzeigen.
auf die Taste [Serial] Seriell, um diese einzuschalten.
Start/Stopp, um Daten zu erfassen und zu dekodieren.
"Interpretieren der FlexRay- Dekodierung"
"FlexRay- Totalisator"
"Interpretieren von FlexRay- Auflisterdaten"
"Suchen nach FlexRay- Daten im Auflister"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
"Einrichtung für FlexRay- Signale"
auf Seite 397
auf Seite 397
auf Seite 398
auf Seite 399
auf
