I2C/SPI-Triggerung und Seriell Dekodieren

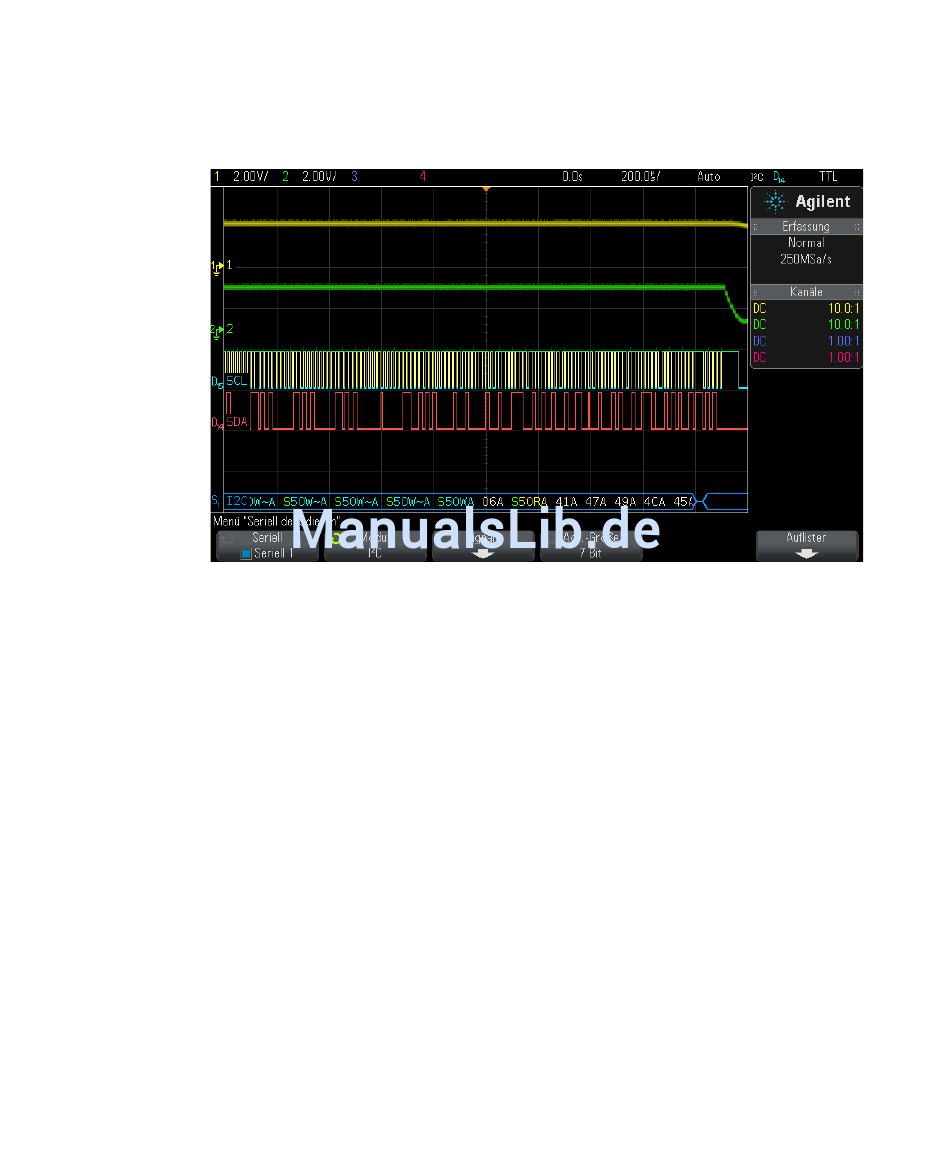

Interpretieren der I2C-Dekodierung
• Gewinkelte Wellenformen weisen einen aktiven Bus (in einem
• Blaue Linien mittlerer Ebene stellen einen inaktiven Bus dar.
• In den dekodierten Hexadezimaldaten gilt Folgendes:
408
Paket/Frame) auf.
•
Adresswerte werden am Anfang eines Frames aufgeführt.
•
Schreibadressen werden in Hellblau zusammen mit dem Zeichen „W"
angegeben.
•
Leseadressen werden in Gelb zusammen mit dem Zeichen „R"
aufgeführt.
•
Neustartadressen werden in Grün zusammen mit dem Zeichen „S"
aufgeführt.
•
Datenwerte werden in Weiß dargestellt.
•
„A" bedeutet Quittung (niedrig), „~A" bedeutet keine Quittung (hoch).
•
Dekodierter Text wird am Ende des zugehörigen Frames
abgeschnitten, wenn innerhalb der Frame- Begrenzungen nicht
genügend Platz verfügbar ist.
