Mathematische Wellenformen

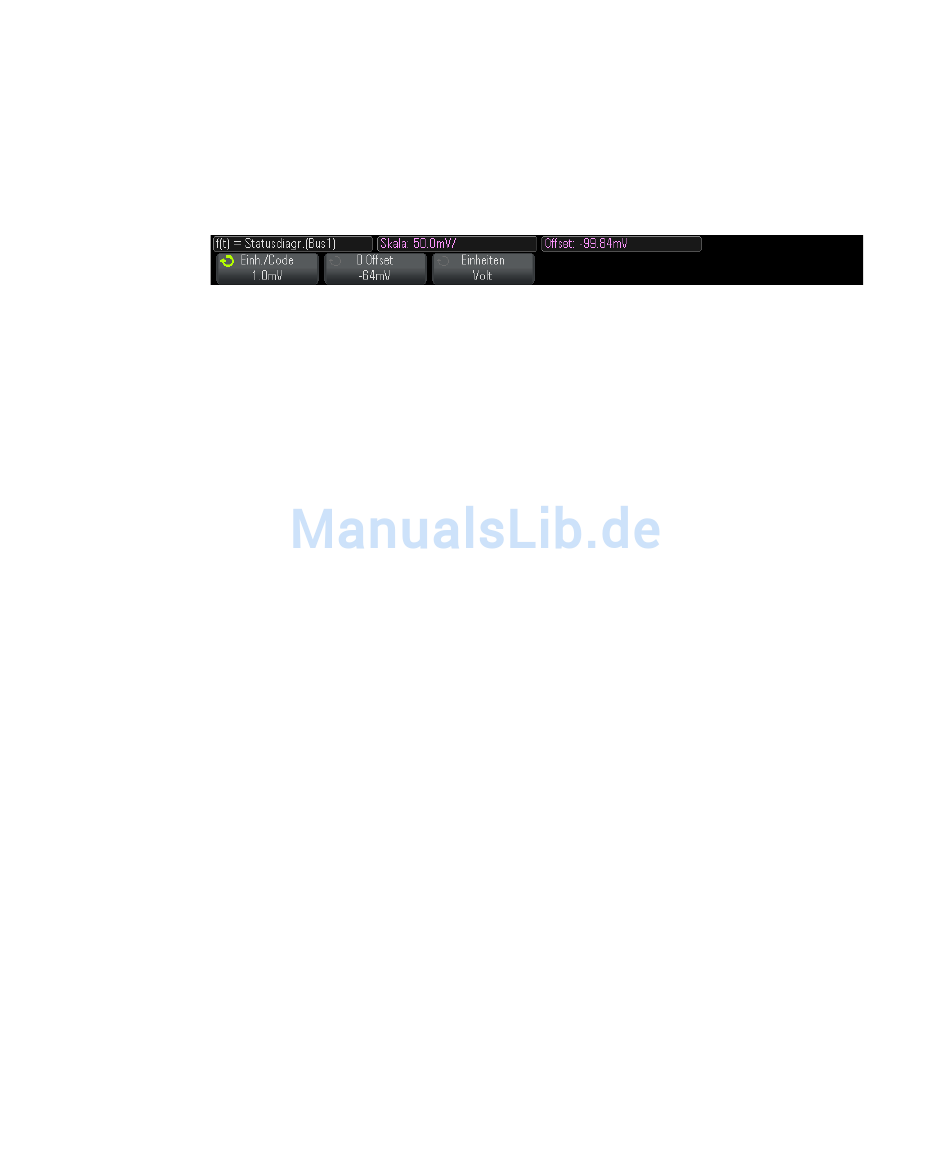

Öffnen Sie mit dem Softkey Mehr Trenddiagr. ein Untermenü, um die
Analogwertentsprechung eines jeden Buswertinkrements, die analoge
Entsprechung eines Buswerts von Null und die Werteeinheit der im
Diagramm dargestellten Buswerte (Volt, Ampere usw.) anzugeben.
Geben Sie mithilfe des Softkeys Einh./Code den entsprechenden Analogwert
eines jeden Inkrements im Busdatenwert an.
Geben Sie mit dem Softkey 0 Offset die Analogwertentsprechung des
Busdatenwerts Null an.
Geben Sie mit dem Softkey Einheiten den Wertetyp der Busdaten (Volt,
Ampere usw.) an.
Siehe auch
•
106
"Chart Logic Bus Timing"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 104
