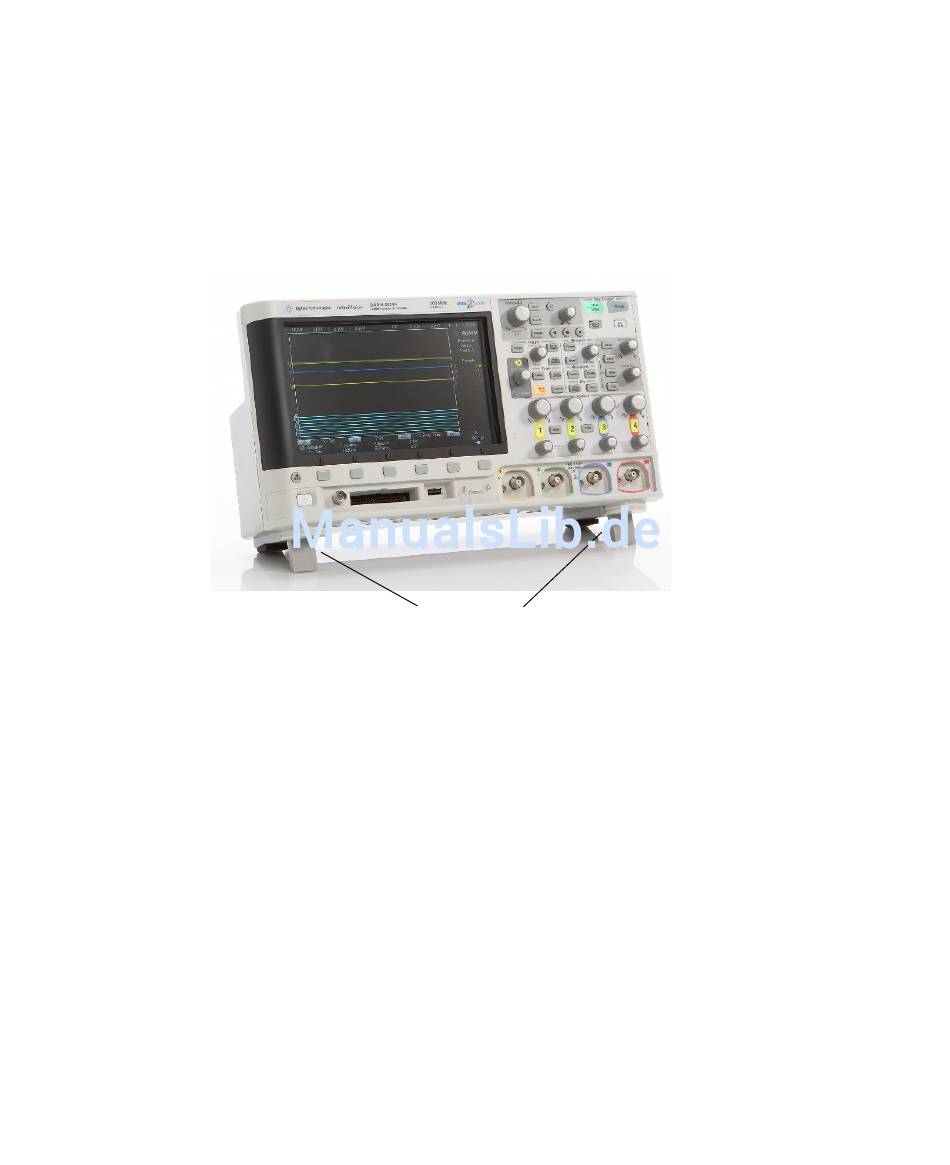

Neigen des Oszilloskops zum komfortableren Betrachten
Unter den vorderen Füßen des Oszilloskops befinden sich weitere
ausklappbare Füße, die zum Neigen des Oszilloskops ausgeklappt werden
können.
Einschalten des Oszilloskops
Spannungsversor
Leitungsspannung, Frequenz und Leistung:
gungsanforderun
• ~Leitung 100- 120 Vac, 50/60/400 Hz
gen
• 100- 240 Vac, 50/60 Hz
• 100 W max.
Lüftungsanforder
Die Be- und Entlüftungsbereiche dürfen nicht blockiert sein. Für die
ungen
sachgerechte Kühlung ist eine ungehinderte Luftzufuhr erforderlich.
Achten Sie stets darauf, dass Zu- und Abluft frei strömen kann.
Die Luft wird von einem Ventilator an der linken Seite und Unterseite des
Oszilloskops angesaugt und nach hinten ausgestoßen.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Flip-Out Tabs
1
Erste Schritte
29
