FlexRay-Triggerung und Serielle Dekodierung

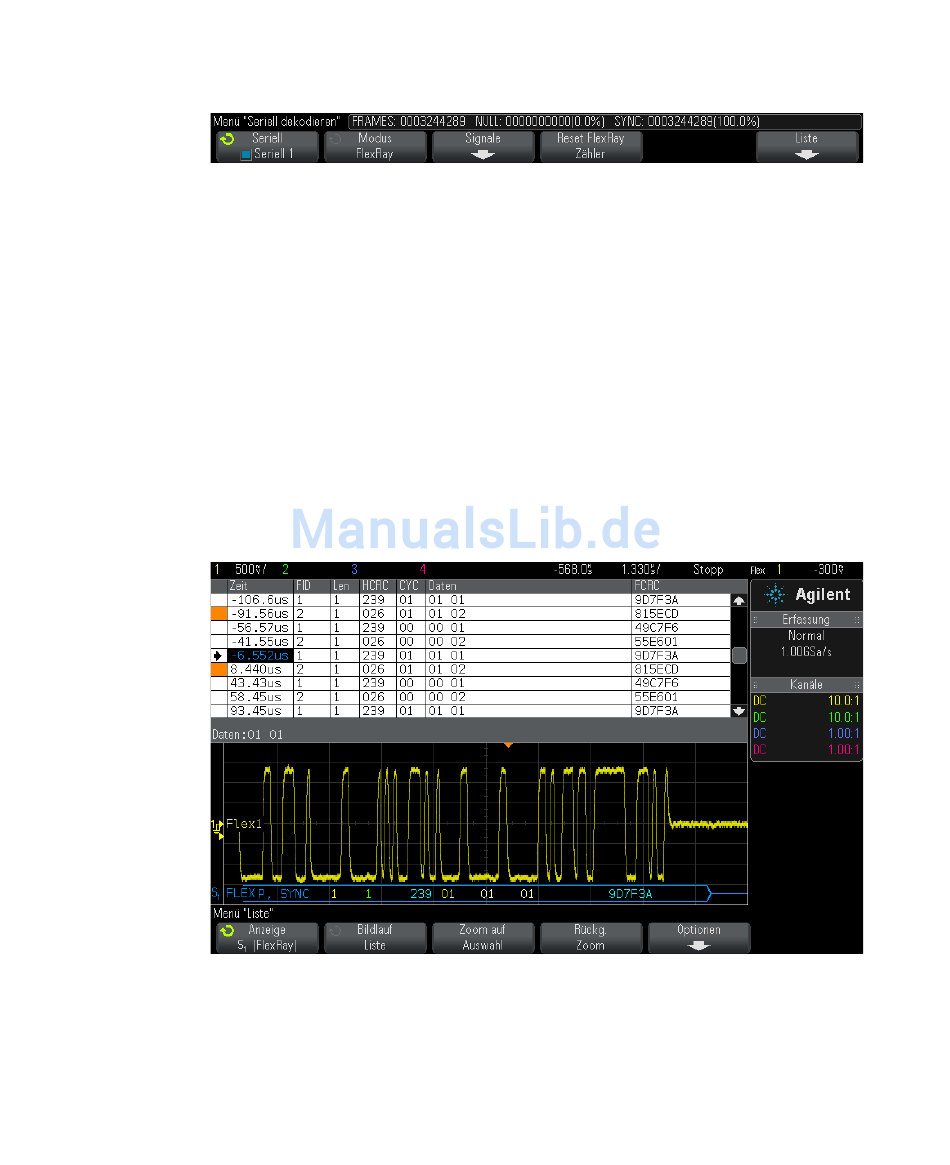

• Der FRAMES- Zähler gibt die Echtzeit- Anzahl aller erfassten Frames an.
• Der NULL- Zähler gibt die Anzahl und Prozentzahl der Null- Frames an.
• Der SYNC- Zähler gibt die Anzahl und Prozentzahl der Sync- Frames an.
Der Totalisator wird auch dann ausgeführt – Frames werden gezählt und
Prozentsätze werden berechnet – wenn das Oszilloskop angehalten wurde
und keine Daten erfasst.
Bei Auftreten einer Überlaufbedingung wird im Zähler OVERFLOW angezeigt.
Die Zähler können auf null zurückgesetzt werden, indem Sie den Softkey
FlexRay-Zähler zurücksetzen drücken.

Interpretieren von FlexRay-Auflisterdaten

Neben der Standardspalte „Zeit" umfasst der FlexRay- Auflister folgende
Spalten:
• FID – Frame- ID.
