CAN/LIN-Triggerung und Serielles dekodieren
8 Drücken Sie den Softkey Baudrate, um das Menü „LIN- Baudrate" zu
9 Drücken Sie den Softkey Baud. Drehen Sie anschließend den
10 Drücken Sie
11 Drücken Sie den Softkey Abtastwert. Drehen Sie anschließend den
12 Drücken Sie den Softkey Norm. Drehen Sie anschließend den
13 Drücken Sie den Softkey Sync-Break, und wählen Sie die Mindestanzahl
384
Der Grenzwert- Spannungspegel wird bei der Dekodierung verwendet
und als Triggerpegel eingesetzt, wenn der Triggertyp auf den
ausgewählten seriellen Steckplatz für die Dekodierung festgelegt wird.
öffnen.
Eingabedrehknopf zum Auswählen der Baudrate, die Ihrem
LIN- Bussignal entspricht.
Die Standard- Baudrate ist 19,2 kbit/s.
Wenn keine der vordefinierten Optionen dem LIN- Bussignal entspricht,
wählen Sie Benutzerdefiniert aus. Drücken Sie anschließend den Softkey
Ben.-Baud und drehen Sie den Eingabedrehknopf, um die Baudrate
einzugeben.
Sie können eine LIN- Baudrate von 2,4 kbit/s bis 625 kbit/s in Schritten
von 100 bit/s festlegen.
die Zurück/Nach oben- Taste, um zum Menü
Back
„LIN- Signale" zurückzukehren.

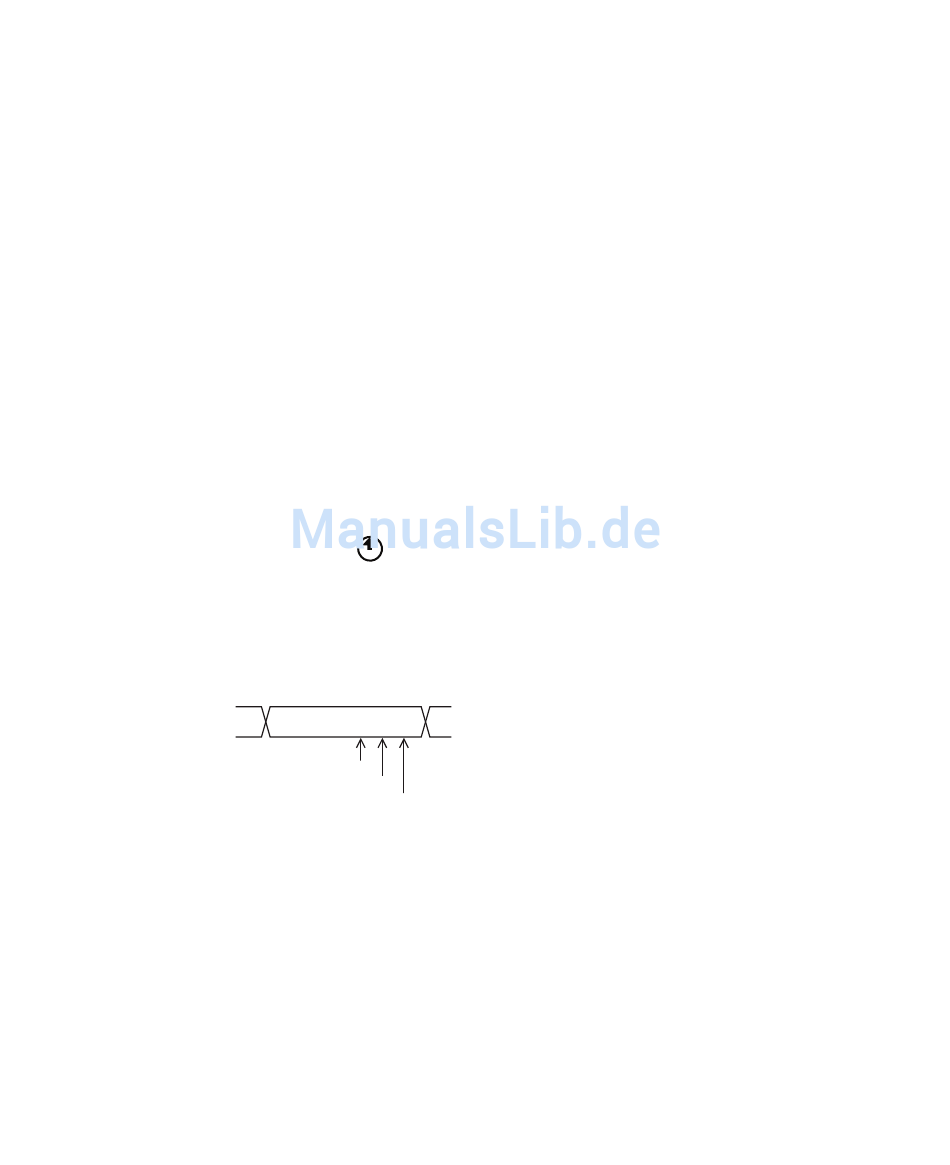

Eingabedrehknopf zum Auswählen des Abtastwerts, bei dem das
Oszilloskop den Bitwert abtastet.
One Bit
60%
70%
Sample Point
80%
Eingabedrehknopf, um die gemessene LIN- Norm auszuwählen (LIN 1.3
oder LIN 2.0).
Verwenden Sie für LIN 1.2- Signale die Einstellung für LIN 1.3. Die
Einstellung „LIN 1.3" setzt voraus, dass das Signal der „Table of Valid
ID Values" (Tabelle gültiger ID- Werte) in Abschnitt A.2 der
LIN- Spezifikation vom 12. Dezember 2002 entspricht. Wenn das Signal
nicht dieser Tabelle entspricht, verwenden Sie die Einstellung „LIN 2.0".
an Takten aus, die einen Sync- Break im LIN- Signal definieren.
