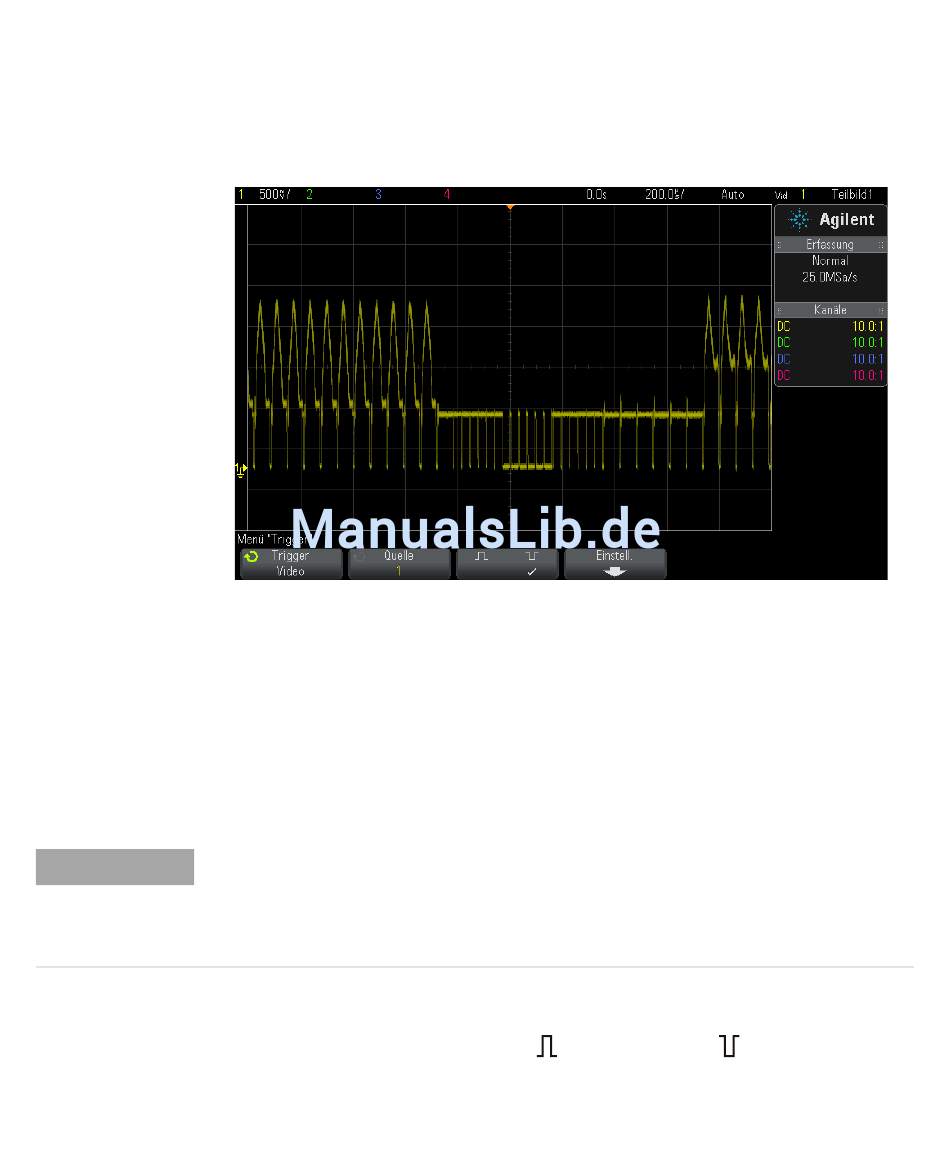

2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Quelle und wählen Sie einen beliebigen
Korrekte Impedanzanpassung
HINWEIS
Viele Videosignale stammen aus Quellen mit einer Ausgangsimpedanz von 75 Ω. Zur
Gewährleistung einer korrekten Impedanzanpassung sollte ein 75 Ω-Abschlusswiderstand
(beispielsweise Agilent 11094B) an das Oszilloskop angeschlossen werden.
4 Drücken Sie den Softkey für die Synchronisationsimpuls- Polarität, um
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Eingabedrehknopf, um Video auszuwählen.
analogen Kanal als Video- Triggerquelle.
Die gewählte Triggerquelle wird in der oberen rechten Ecke des
Bildschirms angezeigt. In dieser Betriebsart wird der Triggerpegel
automatisch an die Amplitude des Synchronisationsimpulses angepasst
und kann nicht mit dem Pegeldrehknopf verändert werden. Die
Triggerkopplung wird im Menü „Triggermodus und Kopplung"
automatisch auf TV eingestellt.
den Video- Trigger auf positive (
Synchronisationsimpuls- Polarität einzustellen.
) oder negative (
10
Trigger
)
173
