MIL-STD-1553/ARINC 429 – Triggerung und serielle Dekodierung

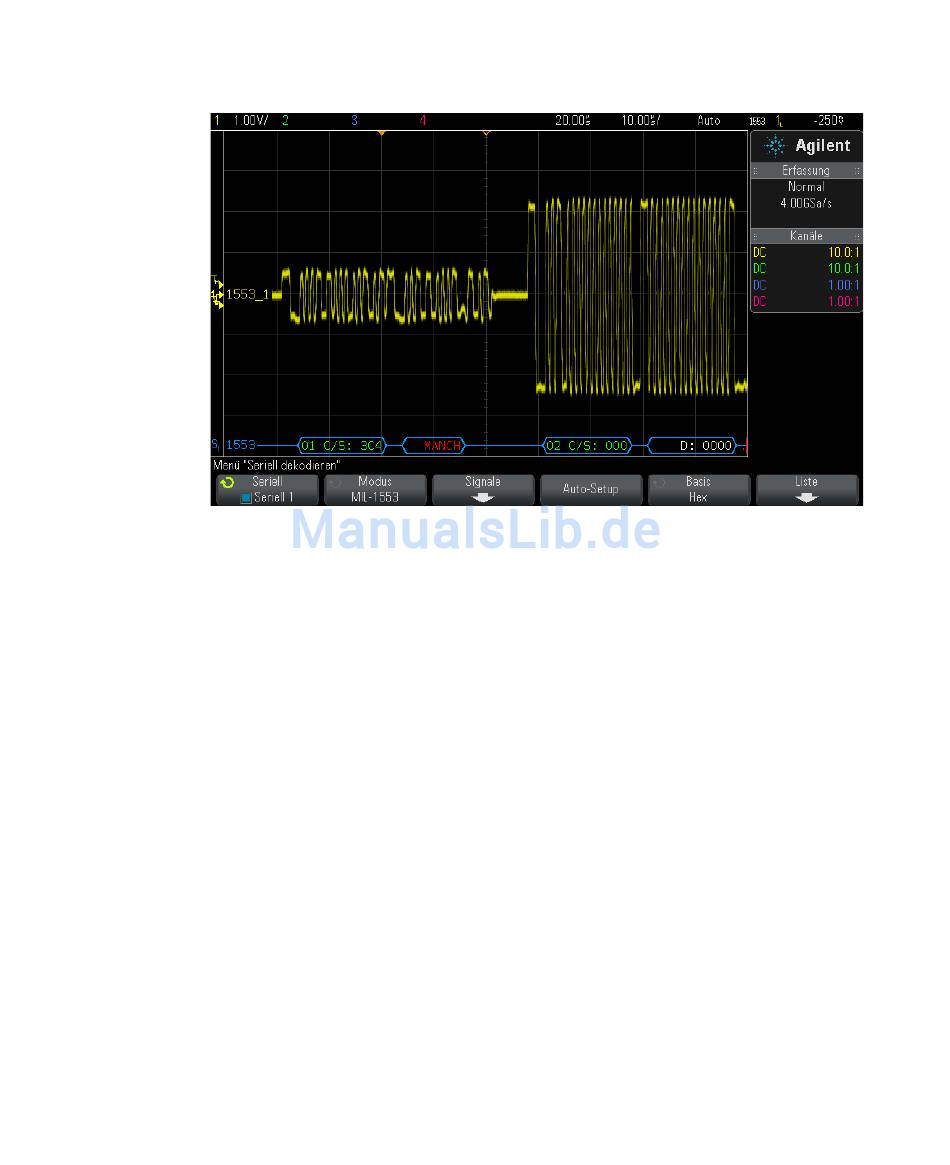

Im Folgenden sehen Sie die Farbkodierung der
MIL- STD- 1553- Dekodierungsanzeige:
• Dekodierte Befehls- und Statusdaten sind grün, die
• Das dekodierte Datenwort ist weiß mit dem vorangestellten Text „D:".
• Bei Befehls- /Status- oder Datenwörtern mit einem Paritätsfehler wird
• SYNC- Fehler werden mit „SYNC" in roten Klammern angezeigt.
• Manchester- Kodierungsfehler werden mit „MANCH" in blauen Klammern
440
Remote- Terminal- Adresse (5 Datenbits) wird zuerst angezeigt,
anschließend der Text „C/S:", auf den der Wert der letzten 11 Bits eines
Befehls- /Statusworts folgt.
der dekodierte Text rot statt grün oder weiß angezeigt.
angezeigt (blau statt rot, da das Wort mit gültigem Sync- Impuls
beginnt).
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
