26
I2S-Triggerung und Serielle Dekodierung
So stellen Sie I2S- serielle Dekodierung ein:

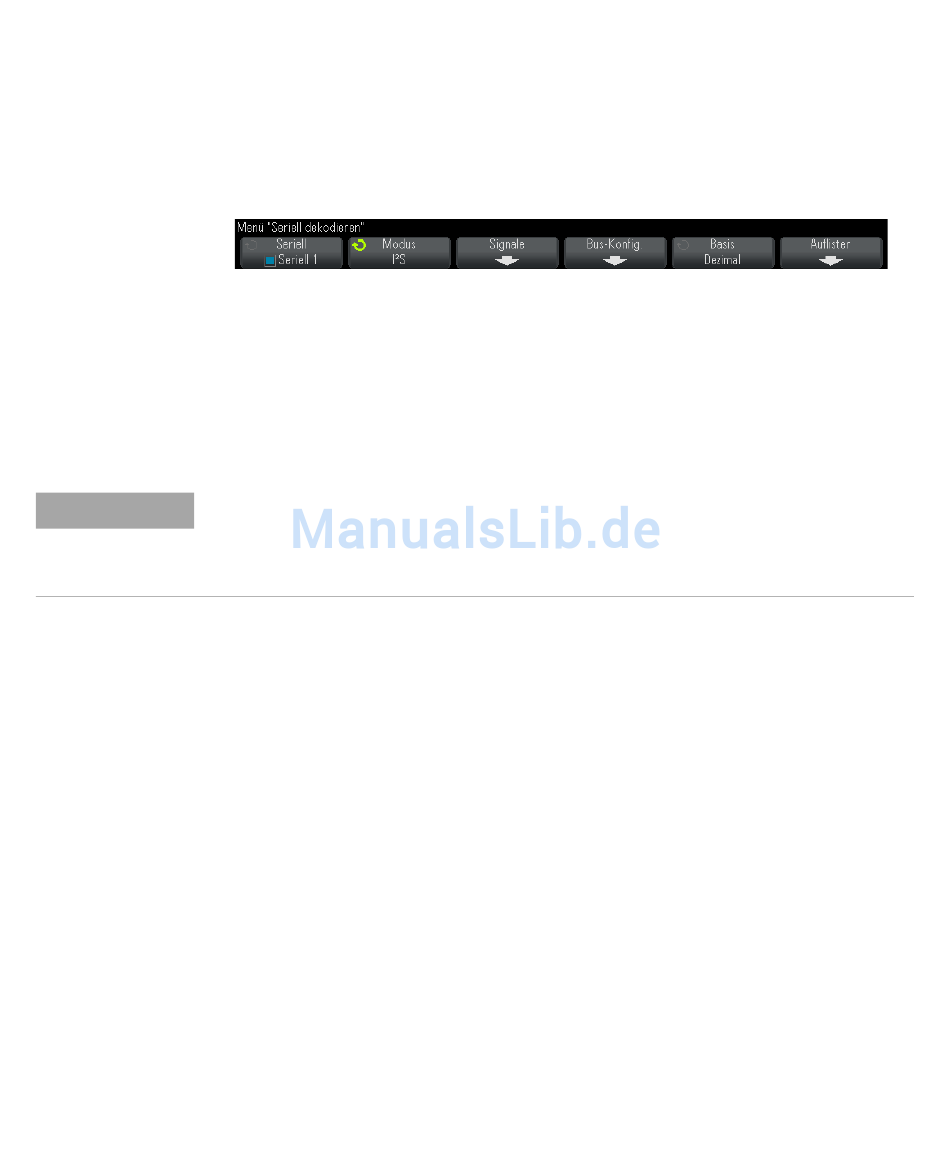

1 Drücken Sie auf [Serial] Seriell, um das Menü „Seriell dekodieren"
2 Drücken Sie auf den Softkey Basis, um die Zahlenbasis auszuwählen, in
3 Wenn die Dekodierungszeile nicht in der Anzeige erscheint, drücken Sie
4 Wenn das Oszilloskop gestoppt ist, drücken Sie die Taste [Run/Stop]
Wenn über die Einstellungen kein stabiler Trigger erzeugt wird, ist das I2S-Signal
HINWEIS
möglicherweise langsam genug für eine automatische Triggerung (AutoTriggering) des
Oszilloskops. Drücken Sie die Taste [Mode/Coupling] Modus/Kopplung und anschließend
den Softkey Modus, um den Triggermodus von Auto auf Normal zu stellen.
Mit dem Fenster Horizontaler Zoom können Sie leichter durch die erfassten
Daten navigieren.
Siehe auch
•
•
•
430
anzuzeigen.
der die dekodierten Daten angezeigt werden sollen.
auf die Taste [Serial] Seriell, um diese einzuschalten.
Start/Stopp, um Daten zu erfassen und zu dekodieren.
"Interpretieren von I2S- Dekodierung"
"Interpretieren von I2S- Auflisterdaten"
"Suchen nach I2S- Daten im Auflister"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 431
auf Seite 432
auf Seite 433
