Absoluter Wert; Dekadischer Logarithmus - Agilent Technologies Agilent InfiniiVision 3000 X-series Benutzerhandbuch

4
Mathematische Wellenformen

Absoluter Wert

Die Absolutwertfunktion (verfügbar mit der DSOX3ADVMATH- Lizenz für
erweiterte math. Messungen) wandelt negative Werte am Eingang in
positive Werte und zeigt die sich daraus ergebende Wellenform an.

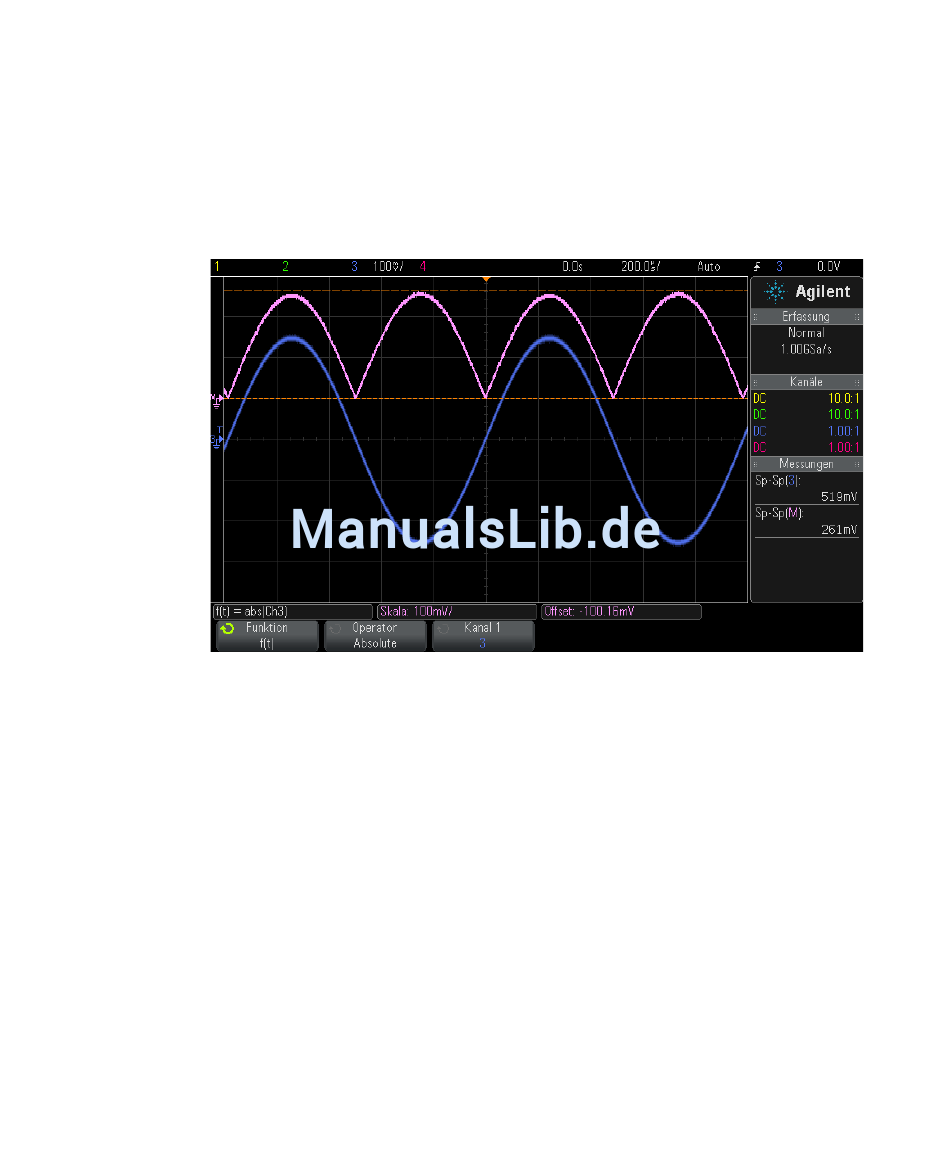

Abbildung 12Beispiel für absoluten Wert
Siehe auch •

Dekadischer Logarithmus

Die dekadische Logarithmusfunktion (log) (verfügbar mit der
DSOX3ADVMATH- Lizenz für erweiterte math. Messungen) führt eine
Transformation der Eingangsquelle aus. An Stellen, an denen die
Transformation für eine bestimmte Eingabe nicht definiert ist, erscheinen
in der Funktionsausgabe Lücken (Nullwerte).
Siehe auch •
98
"Quadrat" auf Seite 97
"Natürlicher Logarithmus"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 99
