Die UART/RS232- Triggerung und das serielle Dekodieren erfordert die
Option 232 oder das Upgrade DSOX3COMP.

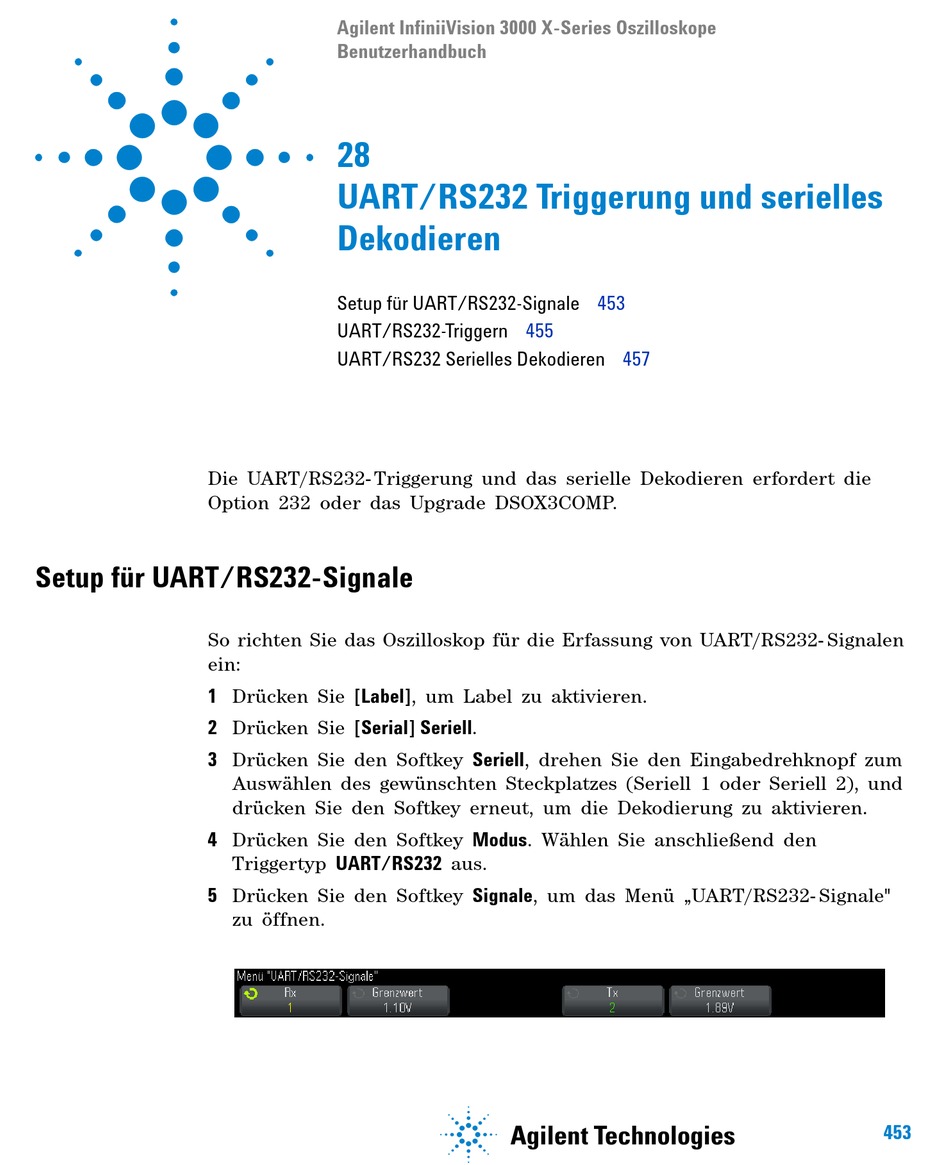

Setup für UART/RS232-Signale
So richten Sie das Oszilloskop für die Erfassung von UART/RS232- Signalen
ein:
1 Drücken Sie [Label], um Label zu aktivieren.
2 Drücken Sie [Serial] Seriell.
3 Drücken Sie den Softkey Seriell, drehen Sie den Eingabedrehknopf zum
4 Drücken Sie den Softkey Modus. Wählen Sie anschließend den
5 Drücken Sie den Softkey Signale, um das Menü „UART/RS232- Signale"
Agilent InfiniiVision 3000 X-Series Oszilloskope
Benutzerhandbuch
28
UART/RS232 Triggerung und serielles
Dekodieren
Setup für UART/RS232-Signale
UART/RS232-Triggern
UART/RS232 Serielles Dekodieren
Auswählen des gewünschten Steckplatzes (Seriell 1 oder Seriell 2), und
drücken Sie den Softkey erneut, um die Dekodierung zu aktivieren.
Triggertyp UART/RS232 aus.
zu öffnen.
453
455
s1
457
453
