9 Drücken Sie auf den Softkey Wortgröße. Drehen Sie den
10 Drücken Sie den Softkey Empfänger. Drehen Sie den Eingabedrehknopf,
11 Drücken Sie den Softkey Anpassung und drehen Sie dann den
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Eingabedrehknopf, um die Senderwortlänge des zu testenden Geräts
anzugleichen (von 4 bis 32 Bits).
um die Empfängerwortlänge des zu testenden Geräts anzugleichen (von
4 bis 32 Bits).
Eingabedrehknopf, um die gewünschte Anpassung des Datensignals
(SDATA) auszuwählen. Das Diagramm in der Anzeige ändert sich mit
Ihrer Auswahl.

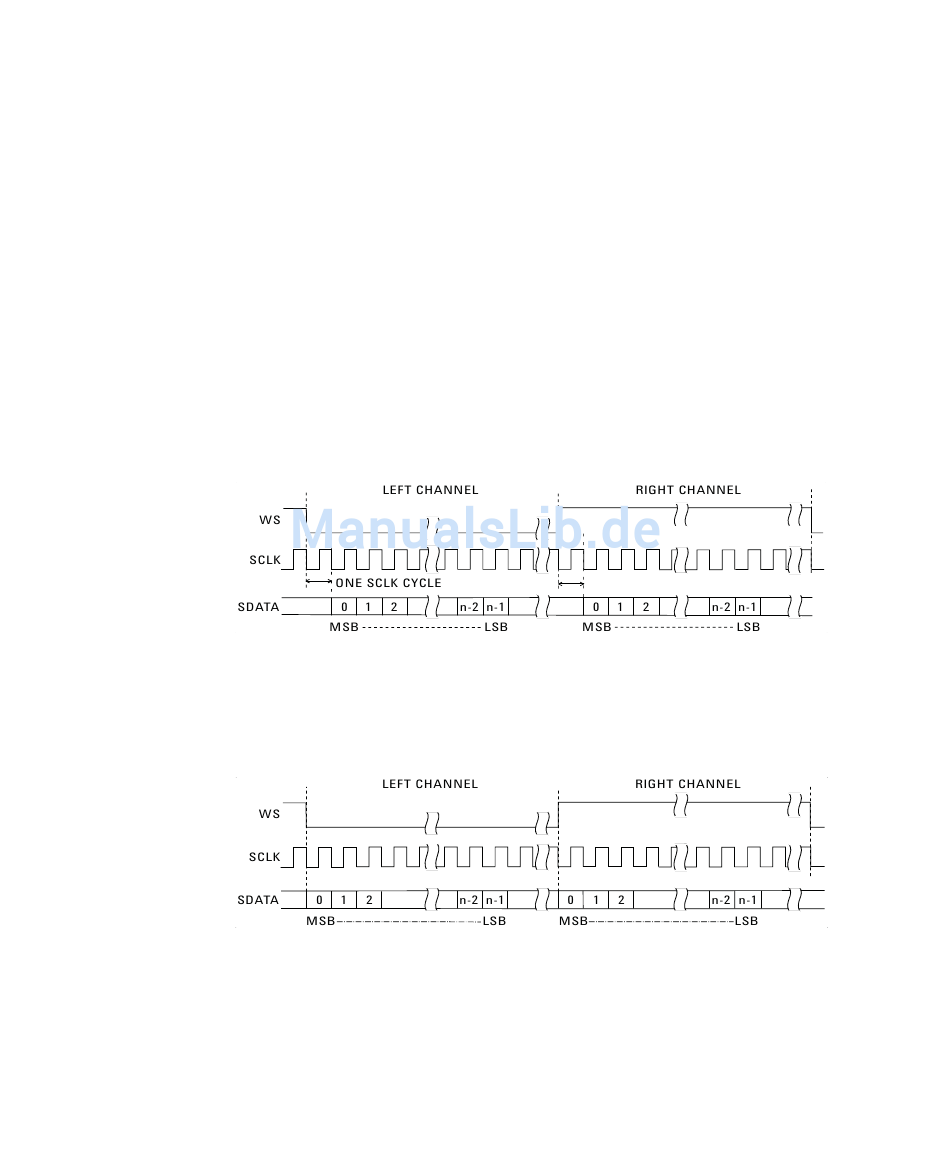

Standardanpassung — MSB der Daten für jede Abtastung wird zuerst
gesendet, LSB wird zuletzt gesendet. Das MSB erscheint in der
SDATA- Zeile einen Bittakt nach der Flanke des WS- Übergangs.
Linksbündig — Datenübermittlung (zuerst MSB) beginnt an der Flanke des
WS- Übergangs (ohne 1 Bit- Verzögerung, welche das Standardformat
benutzt).
Rechtsbündig — Datenübertragung (zuerst MSB) wird rechtsbündig zum
Übergang der WS gesetzt.
I2S-Triggerung und Serielle Dekodierung
26
425
