I2C/SPI-Triggerung und Seriell Dekodieren

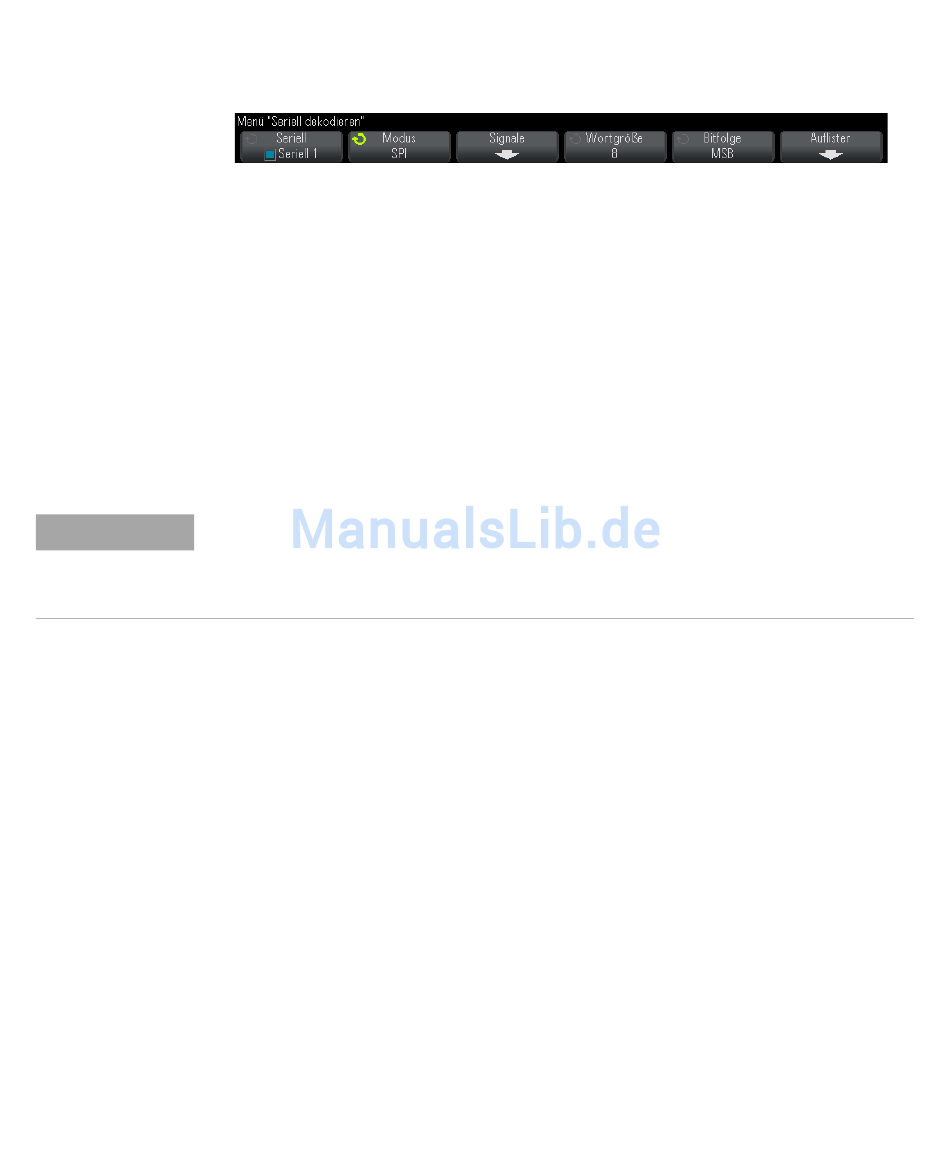

2 Drücken Sie auf den Softkey Wortgröße und drehen Sie dann den
3 Drücken Sie auf den Softkey Bitfolge und drehen Sie dann den
4 Wenn die Dekodierungszeile nicht in der Anzeige erscheint, drücken Sie
5 Wenn das Oszilloskop gestoppt ist, drücken Sie die Taste [Run/Stop]
Wenn über das Setup kein stabiler Trigger erzeugt wird, ist das SPI-Signal möglicherweise
HINWEIS
langsam genug für eine automatische Triggerung (AutoTriggering) des Oszilloskops.
Drücken Sie die Taste [Mode/Coupling] Modus/Kopplung und anschließend den Softkey
Modus, um den Triggermodus von Auto auf Normal zu stellen.
Mit dem Fenster horizontaler Zoom können Sie leichter durch die erfassten
Daten navigieren.
Siehe auch
•
•
•
418
Eingabedrehknopf, um die Bitanzahl in einem Wort auszuwählen.
Eingabedrehknopf. Dadurch wählen Sie Bitfolge, höchstwertiges Bit
zuerst (MSB) oder niederwertigstes Bit zuerst (LSB) zur Verwendung bei
der Anzeige von Daten in der seriellen Dekodierungswellenform und im
Auflister.
auf die Taste [Serial] Seriell, um diese einzuschalten.
Start/Stopp, um Daten zu erfassen und zu dekodieren.
"Interpretieren der SPI- Dekodierung"
"Interpretieren von SPI- Auflisterdaten"
"Suchen nach SPI- Daten im Auflister"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 419
auf Seite 420
auf Seite 420
