Mathematische Wellenformen

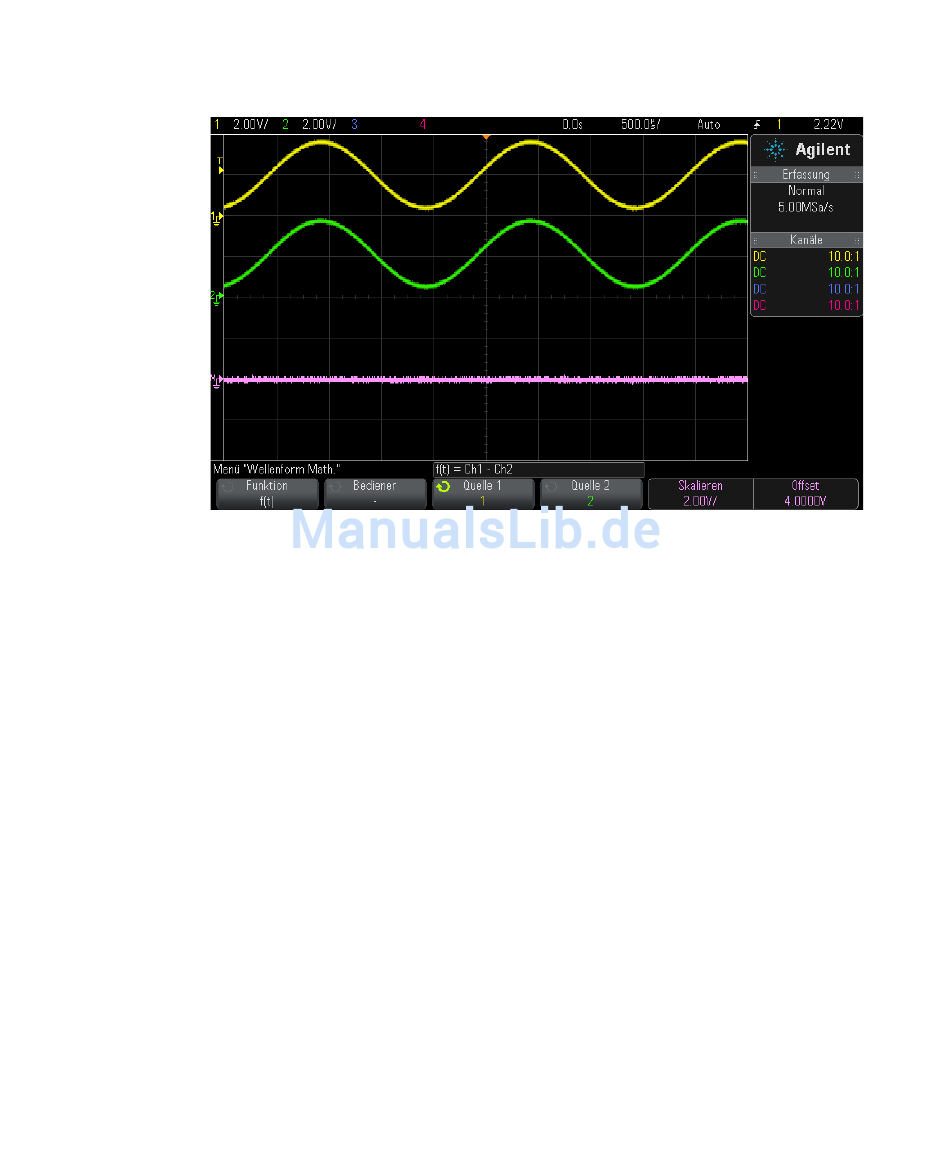

Abbildung 5 Beispiel: Subtraktion von Kanal 2 von Kanal 1
Siehe auch
•
Multiplikation oder Division
Wenn Sie die mathematische Funktion Multiplikation oder Division wählen,
werden die Werte von Quelle 1 und Quelle 2 Punkt für Punkt multipliziert
und das Ergebnis angezeigt.
Der Fall "Dividieren durch Null" erzeugt Lücken (d.h. Nullwerte) in der
Ausgabewellenform.
Die Multiplikation eignet sich zur Betrachtung von Leistungsverhältnissen,
wenn einer der Kanäle proportional zur Stromstärke ist.
Die math. Funktion Division ist mit der Option ADVMATH oder der
DSOX3ADVMATH- Upgrade- Lizenz verfügbar.
82
"Einheiten für Math. Wellenformen"
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
auf Seite 80
