2 Drücken Sie im Menü „Kanal" auf den Softkey Messsonde, um das Menü
Siehe auch
•
•
•
Angeben der Kanaleinheiten
1 Drücken Sie die mit der Messsonde verbundene Kanaltaste.
2 Drücken Sie im Menü „Kanal" den Softkey Messsonde.
3 Drücken Sie im Messsonden- Menü für den Kanal den Softkey Einheiten.
Kanalempfindlichkeit, Triggerpegel, Messergebnisse und mathematische
Funktionen werden in den von Ihnen gewählten Einheiten angegeben.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
„Kanalmesssonde" anzuzeigen.

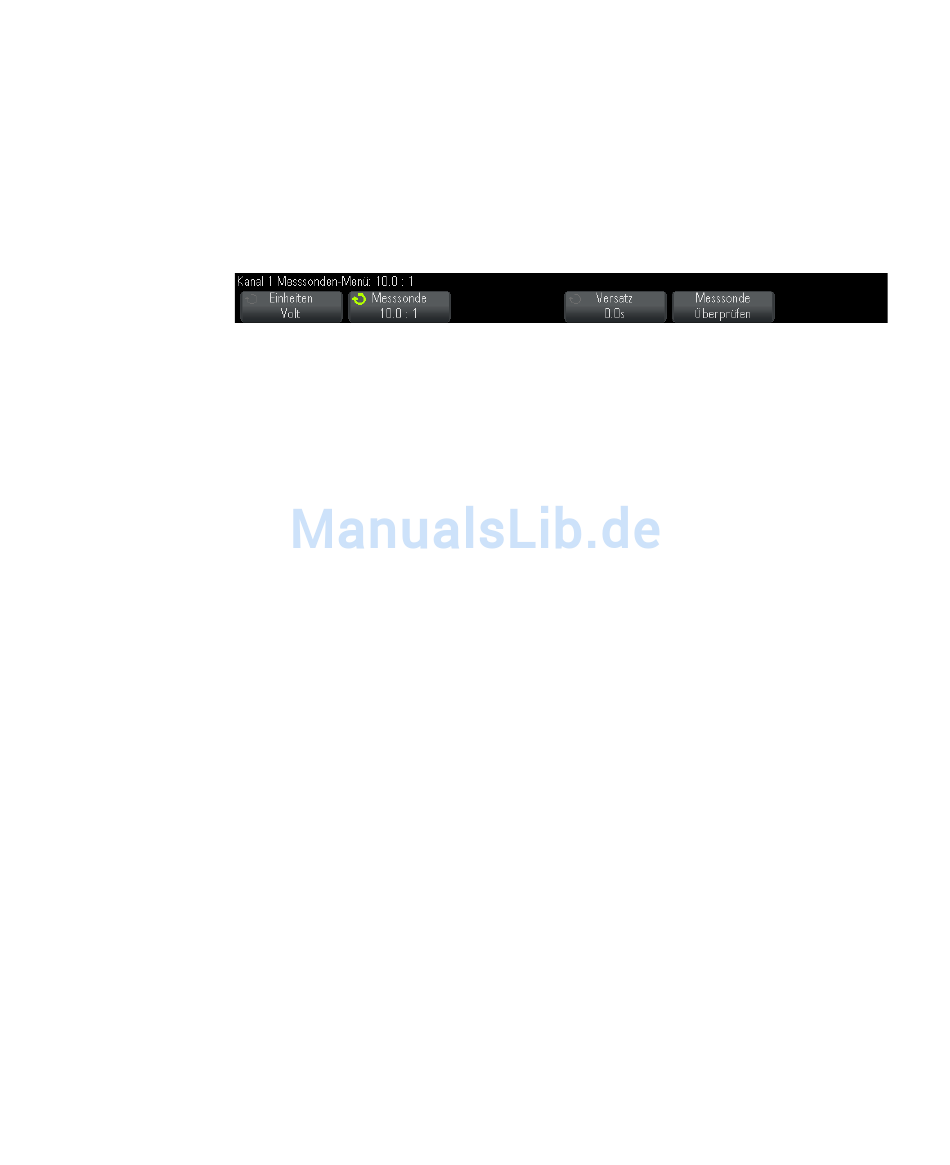

In diesem Menü können Sie zusätzliche Messsondenparameter,
beispielsweise Dämpfungsfaktor und Messeinheiten, für die
angeschlossene Messsonde auswählen.
Das Menü „Kanalmesssonde" ändert sich abhängig vom Typ der
angeschlossenen Messsonde.
Mit dem Softkey Messsonde überprüfen werden Sie durch das Verfahren
zur Kompensation von passiven Messsonden geführt (z.B. Messsonden
wie N2862A/B, N2863A/B, N2889A, N2890A, 10073C, 10074C oder
1165A).
Bei bestimmten aktiven Messsonden, z. B. bei InfiniiMax- Messsonden,
kann das Oszilloskop die Analogkanäle präzise für die Messsonde
kalibrieren. Wenn Sie eine kalibrierbare Messsonde anschließen, wird
der Softkey ///Messsonde kalibrieren aktiv (und der Softkey für die
Messsondendämpfung ändert sich gegebenenfalls). Siehe hierzu
"Kalibrieren einer Messsonde"
"Angeben der Kanaleinheiten"
"Angeben der Messsondendämpfung"
"Angeben des Messsondenversatzes"
Treffen Sie anschließend folgende Auswahl:
Volt — für eine Spannungsmesssonde.
•
Amp — für eine Strommesssonde.
•
Vertikal-Steuerelemente
auf Seite 75.
auf Seite 73
auf Seite 74
auf Seite 74
