26
I2S-Triggerung und Serielle Dekodierung
12 Drücken Sie auf den Softkey WS niedrig und drehen Sie dann den
13 Drücken Sie den Softkey SCLK Flanke und drehen Sie dann den
426
Eingabedrehknopf, um auszuwählen, ob „WS niedrig" die Kanaldaten

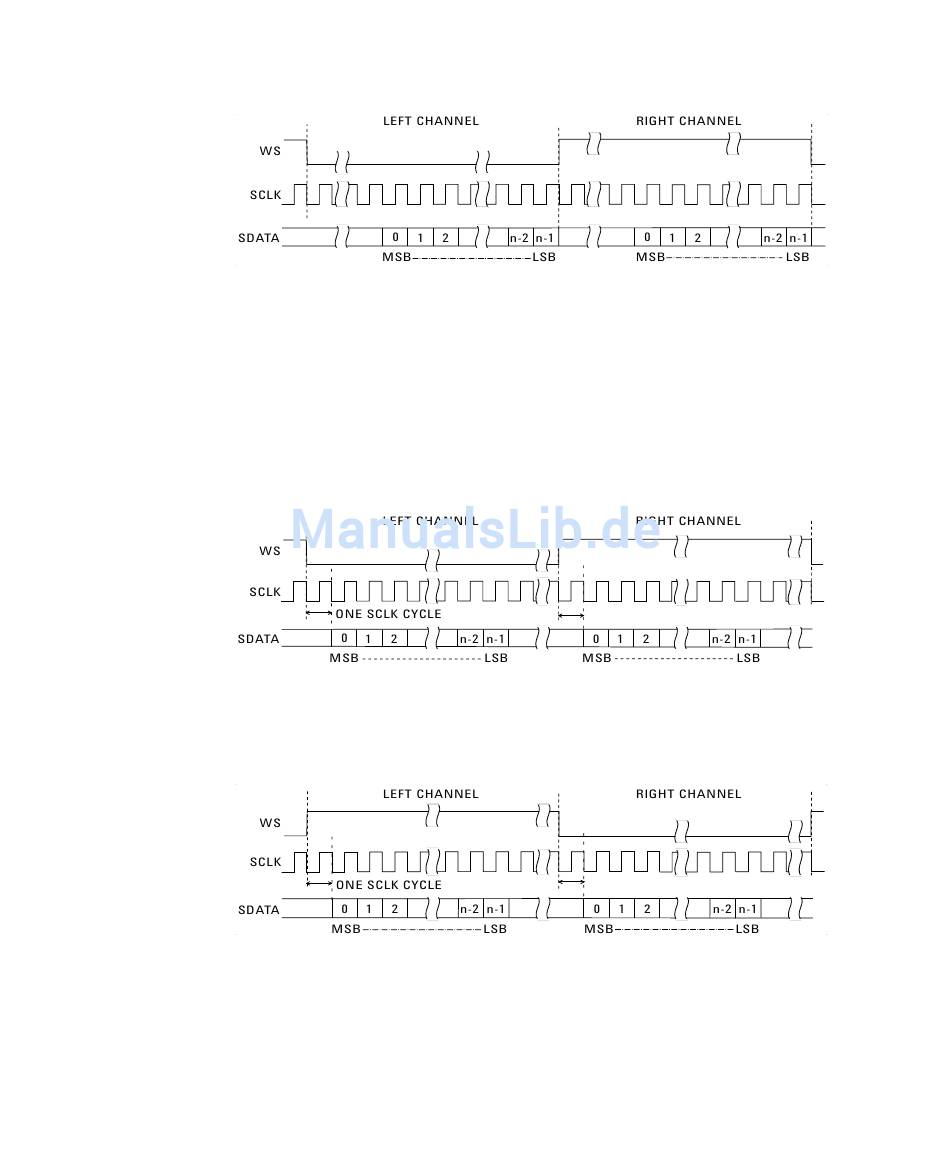

„Links" (Lks.) oder „Rechts" (Re.) anzeigt. Das Diagramm in der Anzeige
ändert sich mit Ihrer Auswahl.
WS Niedrig = Linker Kanal — Daten des linken Kanals entsprechen
WS=niedrig; Daten des rechten Kanals entsprechen WS=hoch.
WS niedrig=Links ist die WS- Standardeinstellung des Oszilloskops.
WS Niedrig = Rechter Kanal — Daten des rechten Kanals entsprechen
WS=niedrig; Daten des linken Kanals entsprechen WS=hoch.
Eingabedrehknopf, um die SCLK- Flanke auszuwählen, auf der die Daten
im zu testenden Gerät getaktet werden: entweder ansteigend oder
abfallend. Das Diagramm in der Anzeige ändert sich mit Ihrer Auswahl.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
