14
Messungen
Dach
Das Dach eines Signals ist der Modus (häufigster Wert) des oberen
Wellenformteils. Falls der Modus nicht eindeutig definiert ist, wird das
Dach gleich dem Maximum gesetzt. Der Y- Cursor zeigt den gemessenen
Wert an.
Siehe auch
•
"So isolieren Sie einen Impuls für eine Dachmessung"
auf Seite 237
So isolieren Sie einen Impuls für eine Dachmessung
Die folgende Abbildung verdeutlicht, wie Sie mithilfe des Zoom- Modus
einen Impuls für eine Dach- Messung isolieren können.
Sie müssen möglicherweise die Einstellung des Messungsfensters ändern,
sodass die Messung im unteren Zoom- Fenster durchgeführt wird. Siehe
hierzu
"Messungsfenster mit Zoom- Anzeige"
auf Seite 255.

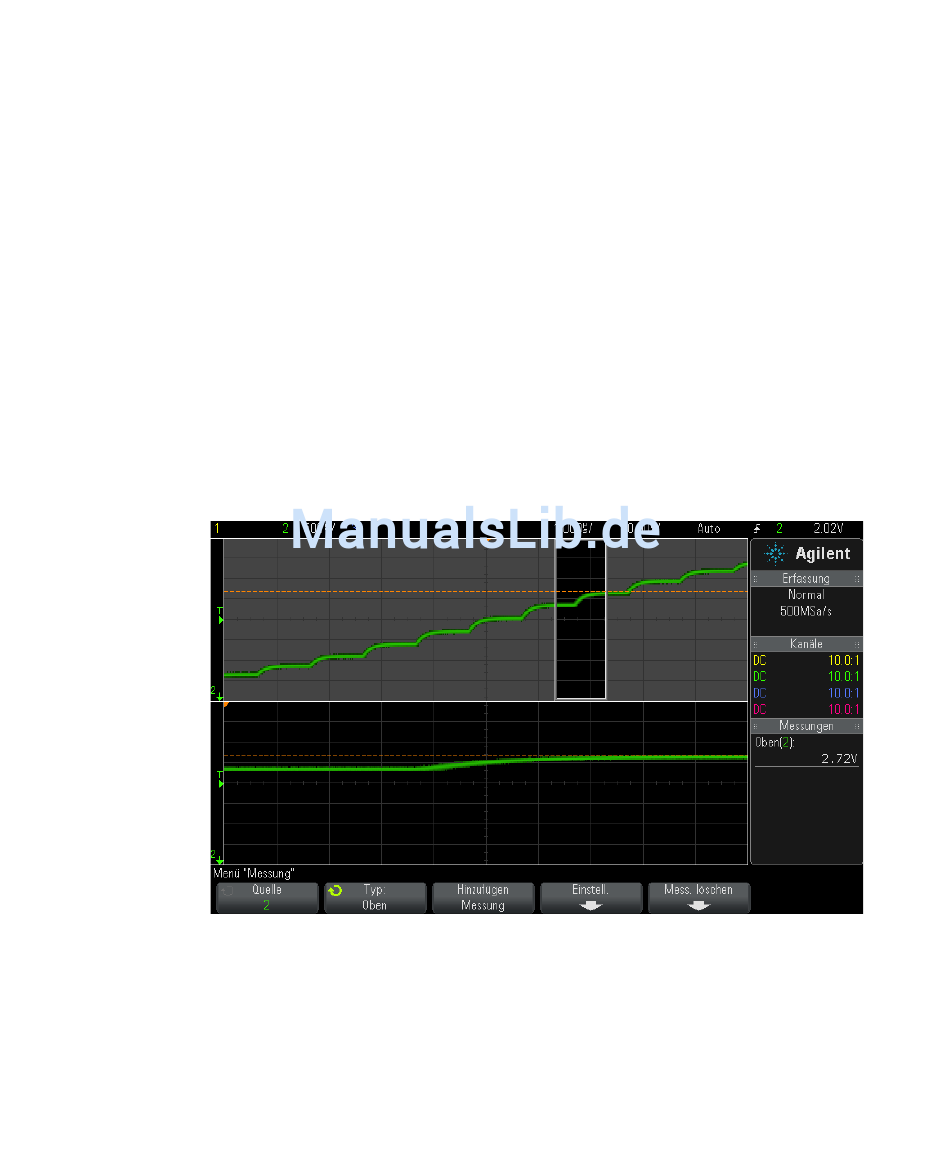

Abbildung 45Isolationsbereich für Dachmessung
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
237
