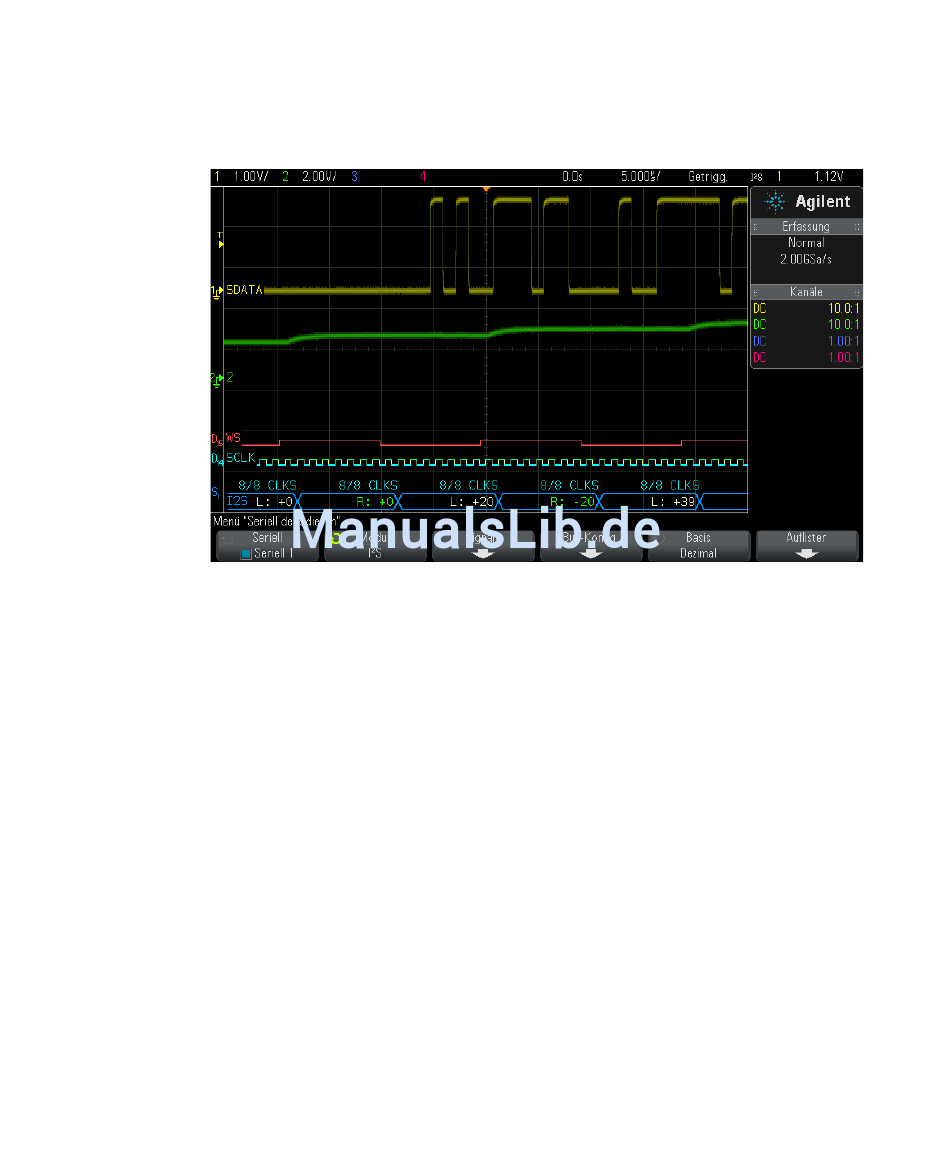

Interpretieren von I2S-Dekodierung
• Gewinkelte Wellenformen weisen einen aktiven Bus (in einem
• Blaue Linien mittlerer Ebene stellen einen inaktiven Bus dar.
• In den dekodierten Daten:
• Pinkfarbene vertikale Leisten weisen darauf hin, dass Sie zur Ansicht
• Rote Punkte in der Dekodierungszeile weisen darauf hin, dass weitere
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Paket/Frame) auf.
•
Datenwerte des rechten Kanals werden in Grün mit dem Buchstaben
"R:" angezeigt.
•
Datenwerte des linken Kanals werden in Weiß mit dem Buchstaben
"L:" angezeigt.
•
Dekodierter Text wird am Ende des zugehörigen Frames
abgeschnitten, wenn innerhalb der Frame- Begrenzungen nicht
genügend Platz verfügbar ist.
der Dekodierung die horizontale Skalierung erweitern und den Vorgang
erneut ausführen müssen.
Daten angezeigt werden können. Führen Sie zur Ansicht der Daten
einen Bildlauf durch oder erweitern Sie die horizontale Skalierung.
I2S-Triggerung und Serielle Dekodierung
26
431
