Setup für SPI-Signale
Das Setup der Serial Peripheral Interface (SPI)- Signale besteht aus dem
Verbinden des Oszilloskops mit einem Taktgeber, MOSI- Daten, MISO- Daten
sowie einem Framing- Signal, anschließender Einstellung des
Schwellenwertspannungspegels für jeden Eingangskanal und schließlich
Angabe sonstiger Signalparameter.
Zum Einrichten des Oszilloskops für das Erfassen von SPI- Signalen
verwenden Sie den Softkey Signale, der im Menü „Seriell dekodieren"
angezeigt wird:
1 Drücken Sie [Label] Bez., um Bezeichnungen zu aktivieren.
2 Drücken Sie [Serial] Seriell.
3 Drücken Sie den Softkey Seriell, drehen Sie den Eingabedrehknopf zum
4 Drücken Sie den Softkey Modus. Wählen Sie anschließend den

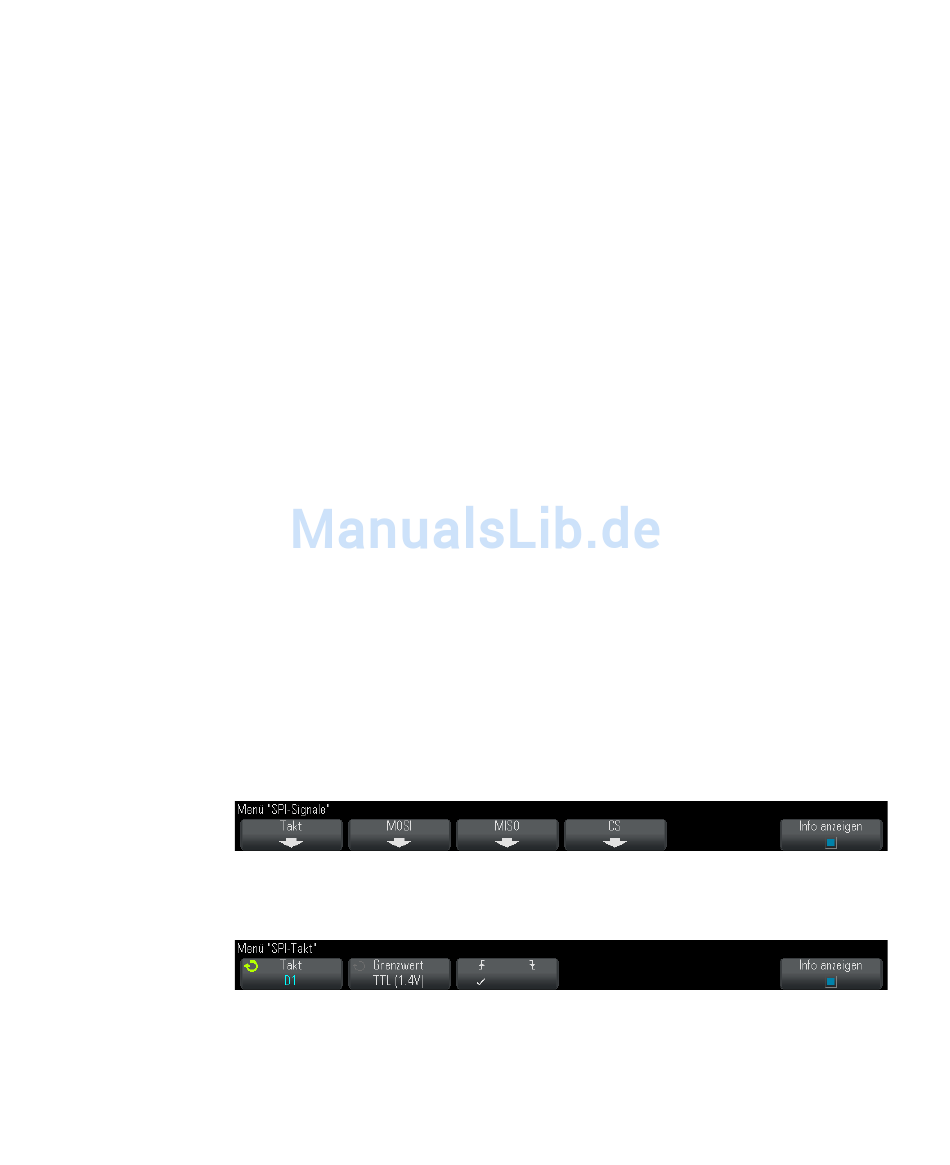

5 Drücken Sie den Softkey Signale, um das Menü „SPI- Signale" zu öffnen.
6 Drücken Sie den Softkey Takt, um das Menü „SPI- Takt" zu öffnen.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Auswählen des gewünschten Steckplatzes (Seriell 1 oder Seriell 2), und
drücken Sie den Softkey erneut, um die Dekodierung zu aktivieren.
Triggertyp SPI aus.
I2C/SPI-Triggerung und Seriell Dekodieren
auf Seite 134.
