10
Trigger

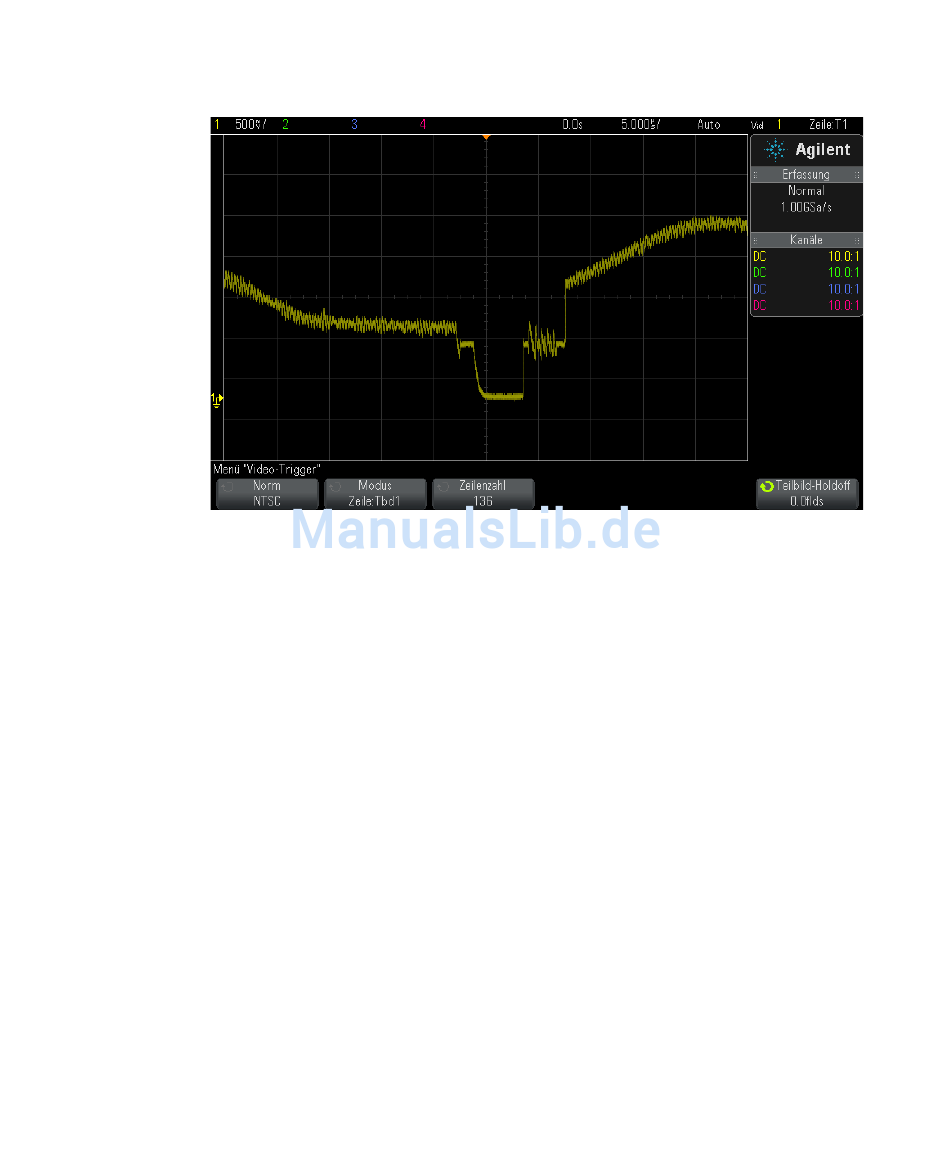

Abbildung 27Beispiel: Triggerung auf die Zeile 136
Triggerung auf alle Synchronisationsimpulse
Um schnell die maximalen Videosignalpegel zu finden, können Sie auf alle
TV- Zeilensynchronisationsimpulse triggern. Im Video- Triggermodus Alle
Zeilen triggert das Oszilloskop auf alle horizontalen
Synchronisationsimpulse.
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Einstell. und wählen Sie anschließend mit dem
4 Drücken Sie den Softkey Modus und wählen Sie Alle Zeilen.
180
Eingabedrehknopf, um Video auszuwählen.
Softkey Norm die gewünschte TV- Norm.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
