MIL-STD-1553/ARINC 429 – Triggerung und serielle Dekodierung
Der Totalisator wird immer ausgeführt, um Wörter und Fehler zu zählen,
und wird bei der Anzeige der ARINC 429- Dekodierung stets angezeigt. Der
Totalisator zählt auch dann, wenn das Oszilloskop angehalten wird und
keine Daten erfasst.
Die Taste [Run/Stop] Start/Stopp besitzt keine Auswirkungen auf den
Totalisator.
Bei Auftreten einer Überlaufbedingung wird im Zähler OVERFLOW angezeigt.
Die Zähler können auf Null zurückgesetzt werden, indem Sie den Softkey
ARINC 429-Zähler zurücksetzen drücken (im Dekodierungsmenü Einstellungen).

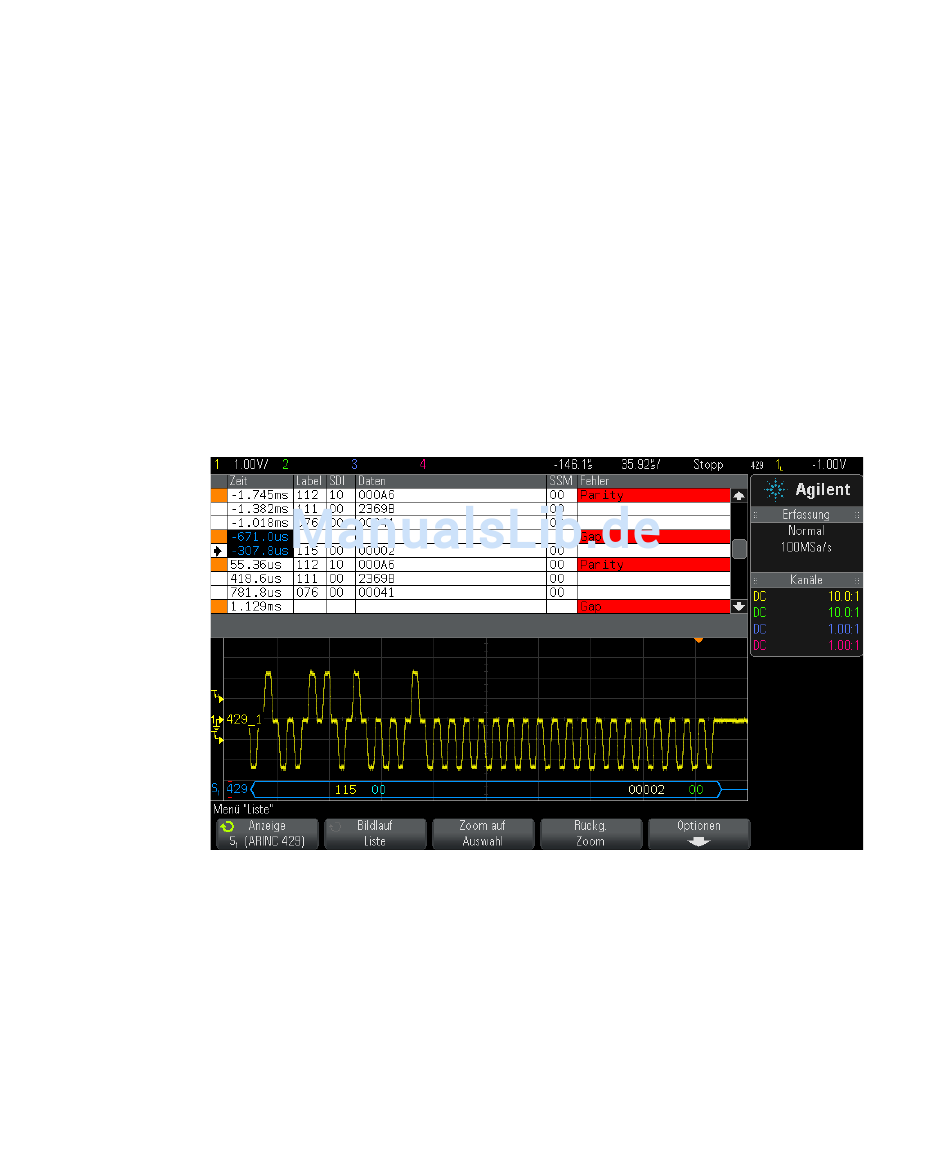

Interpretieren von ARINC 429-Auflisterdaten
Neben der Standardspalte „Zeit" umfasst der ARINC 429- Auflister folgende
Spalten:
• Label – der 5- Bit- Labelwert im Oktalformat.
• SDI – die Bitwerte (sofern im Wortdekodierungsformat enthalten).
• Daten – der Datenwert im Binär- oder Hexadezimalformat, abhängig
• SSM – die Bitwerte (sofern im Wortdekodierungsformat enthalten).
450
von der Basiseinstellung.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
