2 Wenn Sie zu den vorherigen Oszilloskopeinstellungen zurückkehren
3 Wenn Sie die automatische Skalierung „Schnell- Debug" aktivieren, die
Wenn zwar die Wellenform angezeigt, jedoch die Rechteckwelle nicht in der
korrekten Form dargestellt wird, führen Sie die unter
passiver Messsonden"
Wird die Wellenform nicht angezeigt, stellen Sie sicher, dass die Messsonde
auf dem vorderen Bedienfeld fest mit dem Kanaleingang an der
BNC- Buchse und auf der linken Seite mit dem „Probe Comp"- Anschluss
„Demo 2" verbunden ist.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch

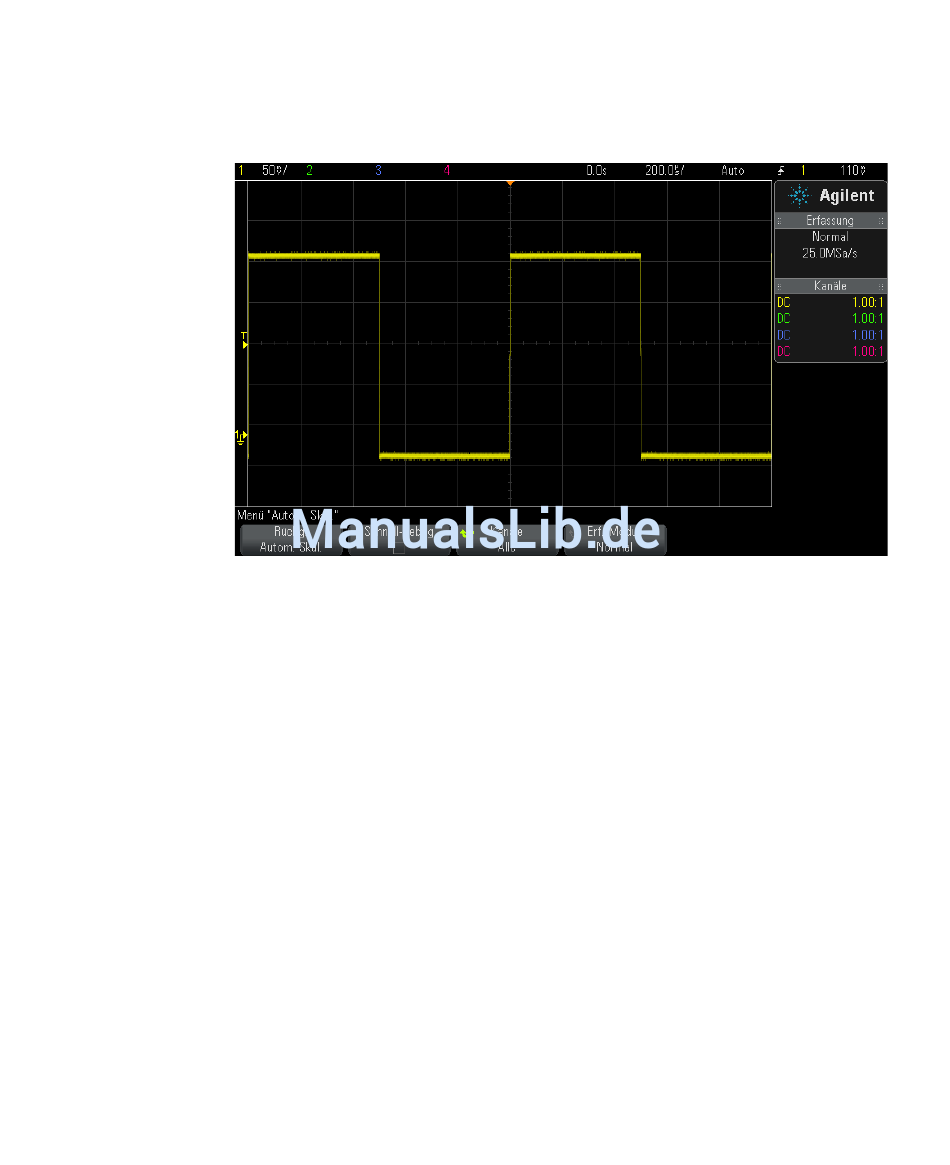

Auf dem Oszilloskop sollte in etwa folgende Wellenform zu sehen sein:
möchten, drücken Sie Rückg. Autom. Skal..
automatisch skalierten Kanäle ändern oder den Erfassungsmodus
während der automatischen Skalierung beibehalten möchten, drücken
Sie Schnell-Debug, Kanäle oder Erf.-Modus.
Hierbei handelt es sich um dieselben Softkeys, die auch im Menü
„Autom. Skal. Voreinstellungen" angezeigt werden. Siehe hierzu
Sie Einstellungen zur automatischen Skalierung fest"
auf Seite 34 beschriebenen Schritte durch.
1
Erste Schritte
"So legen
auf Seite 322.
"Kompensieren
33
