Mathematische Wellenformen

Hoch- und Tiefpassfilter

Die Hoch- und Tiefpassfilterfunktionen (verfügbar mit der
DSOX3ADVMATH- Lizenz für erweiterte math. Messungen) wenden den
Filter auf die ausgewählte Quellwellenform an und zeigen das Ergebnis in
der math. Wellenform an.
Bei dem Hochpassfilter handelt es sich um einen einpoligen Hochpassfilter.
Bei dem Tiefpassfilter handelt es sich um einen Bessel- Thompson- Filter
der vierten Ordnung.
Benutzen Sie den Softkey Bandbreite zur Auswahl der
3dB- Abschaltfrequenz des Filters.
Das Verhältnis zwischen der Nyquist-Frequenz des Eingangssignals und der gewählten
HINWEIS
3dB-Abschaltfrequenz entscheidet darüber, wie viele Punkte in der Ausgabe verfügbar sind.
Unter bestimmten Umständen enthält die Ausgabewellenform keine Punkte.

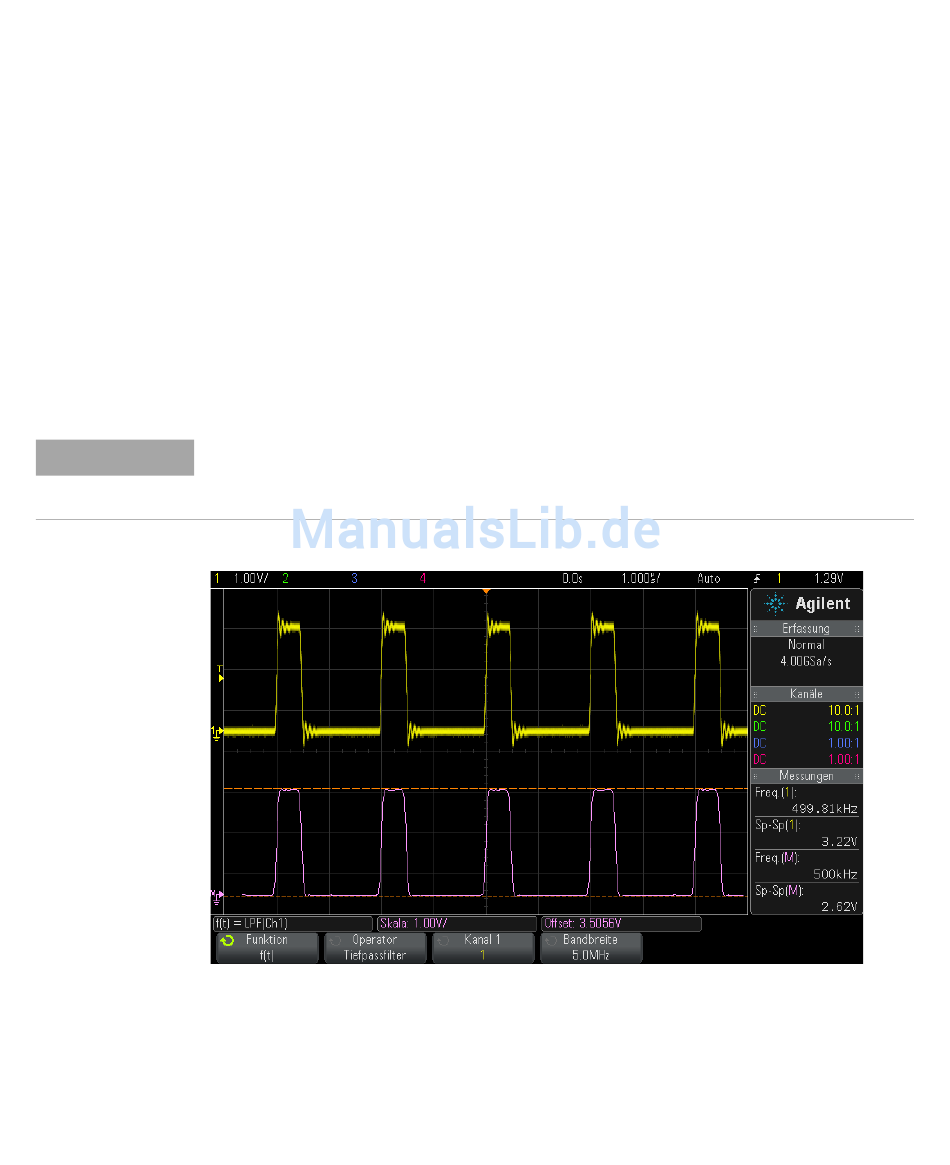

Abbildung 15Beispiel für Tiefpassfilter
