Trigger

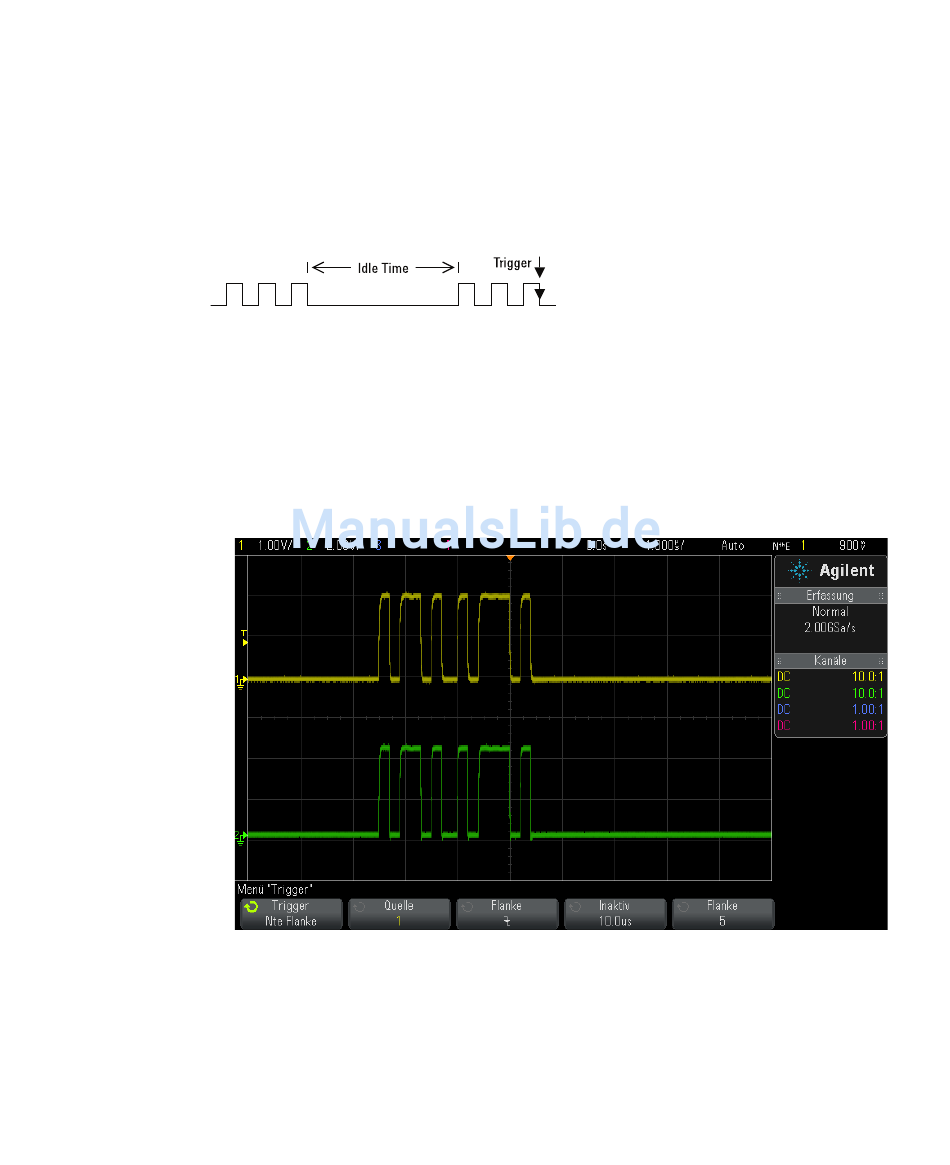

Nte Flanke Burst-Trigger
Mit dem „Nte Flanke Burst- Trigger" können Sie auf der Flanke N eines
Bursts, der nach einer festgesetzten inaktiven Zeit auftritt, triggern.
Die Einrichtung des „Nte Flanke Burst- Triggers" besteht aus der Auswahl
der Quelle, der Steigung der Flanke, der inaktiven Zeit und der Nummer
der Flanke:
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Quelle. Drehen Sie anschließend den
4 Drücken Sie den Softkey Steigung, um die Steigung der Flanke
168
Eingabedrehknopf, um Nte Flanke Burst auszuwählen.
Eingabedrehknopf zum Auswählen der Eingangskanalquelle.
anzugeben.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
