Horizontal-Steuerelemente
Trigger-
punkt
Abtastgesch-
windigkeit
XY- oder Roll-
modus

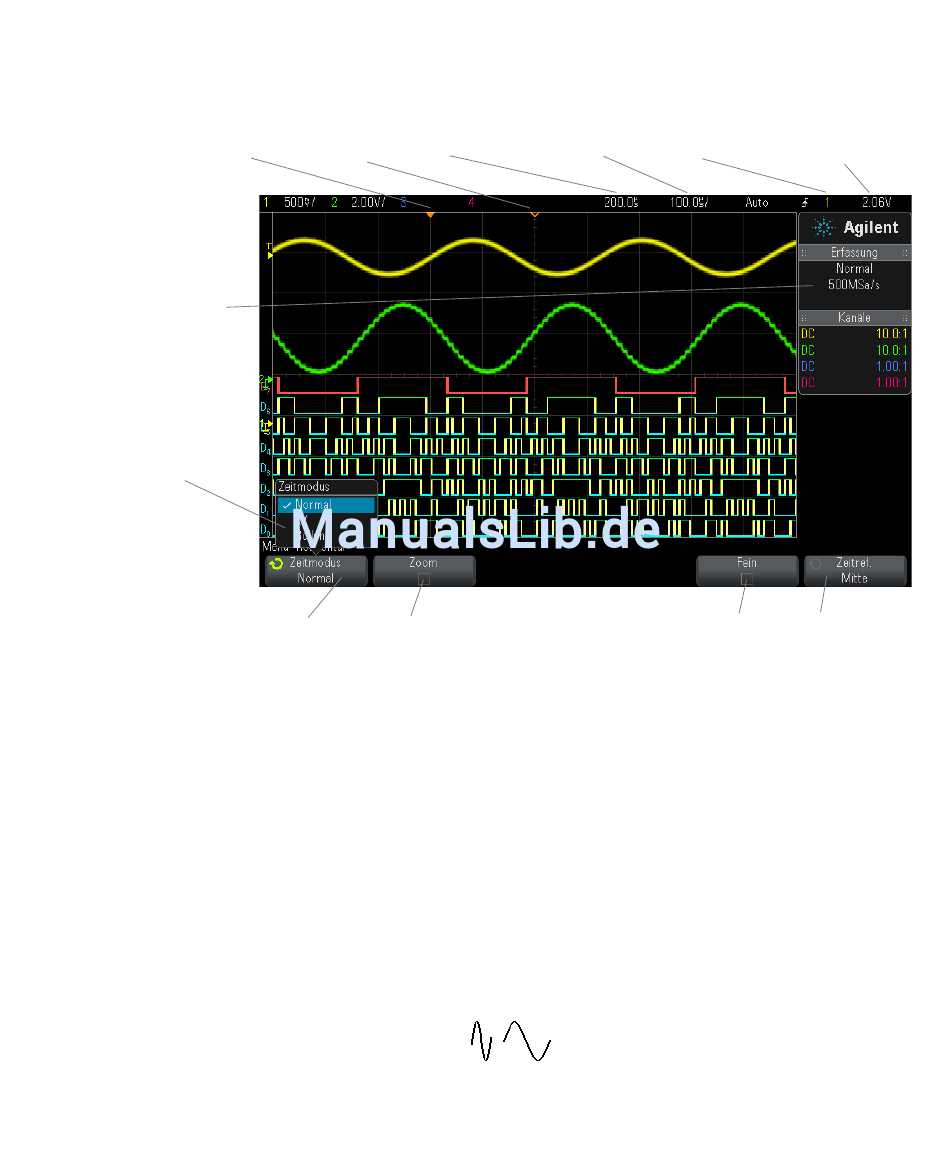

Abbildung 2 Menü „Horizontal"
Im Menü „Horizontal" können Sie den Zeitmodus (Normal, XY oder Rollen)
auswählen, den Zoom aktivieren, die Feinsteuerung der Zeitbasis (vernier)
einstellen und die Zeitreferenz angeben.
Die aktuelle Abtastrate wird im rechten Informationsbereich angezeigt.

Einstellen der horizontalen Skala (Zeit/Div)

1 Drehen Sie den großen Knopf für die horizontale Skalierung
52
Zeit- Verzögerungs-
referenz zeit
Normal- Gezoomte
Zeitmodus Zeitbasis
(Wobbelgeschwindigkeit)
Zeit- /Div- Einstellung zu ändern.
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
Zeit/ Trigger-
Div quelle
Fein-
steuerung
, um die horizontale
Triggerpegel
oder Schwellenwert
Zeit-
referenz
