• Pinkfarbene vertikale Leisten weisen darauf hin, dass Sie zur Ansicht
• Rote Punkte in der Dekodierungszeile weisen auf nicht angezeigte Daten
• Unbekannte Buswerte (nicht definierte Werte oder Fehlerbedingungen)
• Enthält das Sync- Feld einen Fehler, wird „SYNC" in Rot angezeigt.
• Überschreitet die Kopfzeile die im Standard angegebene Länge, wird
• Wenn die Frame- Gesamtanzahl die im Standard angegebene Länge
• Für LIN 1.3 wird bei „WAKE" ein Aktivierungssignal in Blau angezeigt.

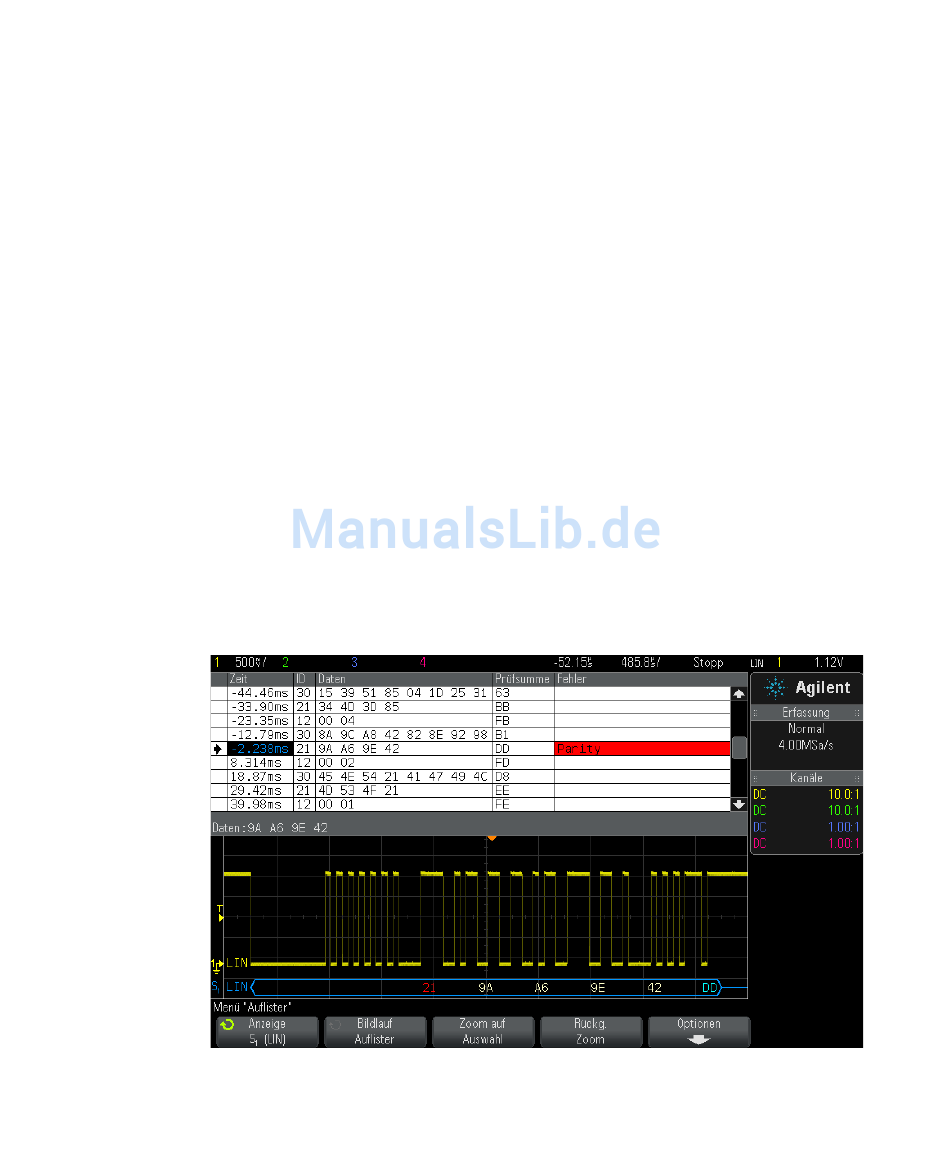

Interpretieren von LIN-Auflisterdaten
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
der Dekodierung die horizontale Skalierung erweitern und den Vorgang
erneut ausführen müssen.
hin. Scrollen oder erweitern Sie die horizontale Skalierung zur Ansicht
der Informationen.
werden in Rot angezeigt.
„THM" in Rot angezeigt.
überschreitet, wird „TFM" in Rot angezeigt (nur LIN 1.3).
Wenn auf das Aktivierungssignal kein gültiges Aktivierungstrennzeichen
folgt, wird ein Aktivierungsfehler erkannt und als „WUP" in Rot
angezeigt.
CAN/LIN-Triggerung und Serielles dekodieren
23
389
