Setup-und-Halten-Trigger
Der Setup- und- Halten- Trigger sucht nach
Setup- und- Halten- Übertretungen.
Ein Oszilloskopkanal prüft das Taktsignal und ein weiterer das
Datensignal.
So triggern Sie auf Setup- und- Halten- Übertretungen:
1 Drücken Sie die Taste [Trigger] Trigger.
2 Drücken Sie im Menü „Trigger" den Softkey Trigger, drehen Sie dann den
3 Drücken Sie den Softkey Takt und wählen Sie mit dem
4 Stellen Sie den entsprechenden Triggerpegel für das Taktsignal mit dem
5 Drücken Sie den Softkey Steigende oder fallende Flanke, um die verwendete
6 Drücken Sie den Softkey Daten und wählen Sie mit dem
7 Stellen Sie den entsprechenden Triggerpegel für das Datensignal mit
8 Drücken Sie den Softkey < Setup. Drehen Sie anschließend den
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch

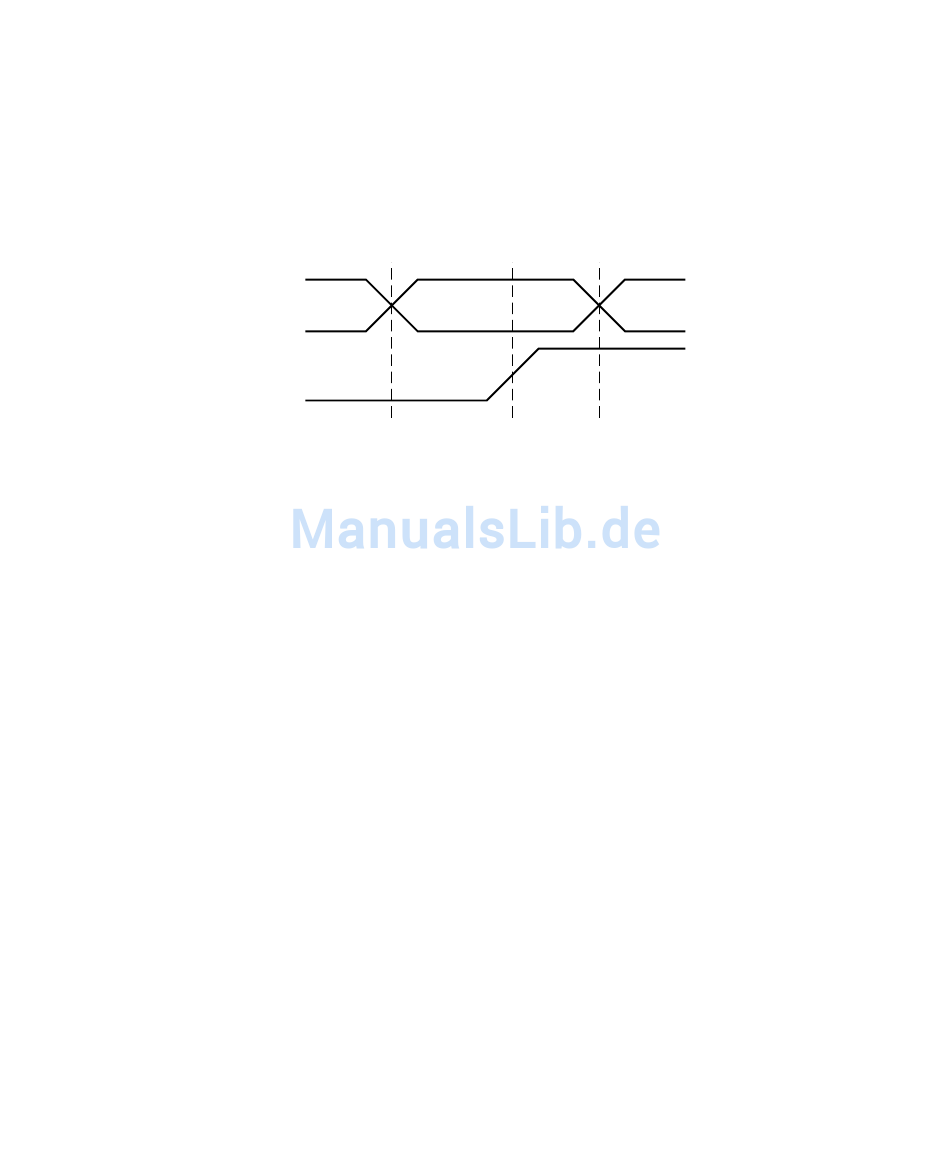

Daten
Takt
(ansteigende
Flanke)
Eingabedrehknopf, um Setup und Halten auszuwählen.
Eingabedrehknopf den Eingangskanal mit dem Taktsignal.
Triggerpegelknopf ein.
Taktflanke anzugeben.
Eingabedrehknopf den Eingangskanal mit dem Datensignal.
dem Triggerpegelknopf ein.
Eingabedrehknopf zum Auswählen der Setup- Zeit.
Setup-Zeit
Haltezeit
10
Trigger
171
