14
Messungen
Es kann immer nur eine Zählermessung angezeigt werden.
+ Breite
+ Breite ist die Zeit vom mittleren Schwellenwert einer steigenden Flanke
bis zum mittleren Schwellenwert der nächsten fallenden Flanke. Die
X- Cursor zeigen den gemessenen Impuls an. Der Y- Cursor markiert den
mittleren Schwellenwert.
– Breite
- Breite, die negative Impulsbreite, ist das Zeitintervall zwischen dem auf
halber Schwellenwerthöhe liegenden Punkt der negativen Flanke und dem
auf halber Schwellenwerthöhe liegenden Punkt der nachfolgenden positiven
Flanke.. Die X- Cursor zeigen den gemessenen Impuls an. Der Y- Cursor
markiert den mittleren Schwellenwert.

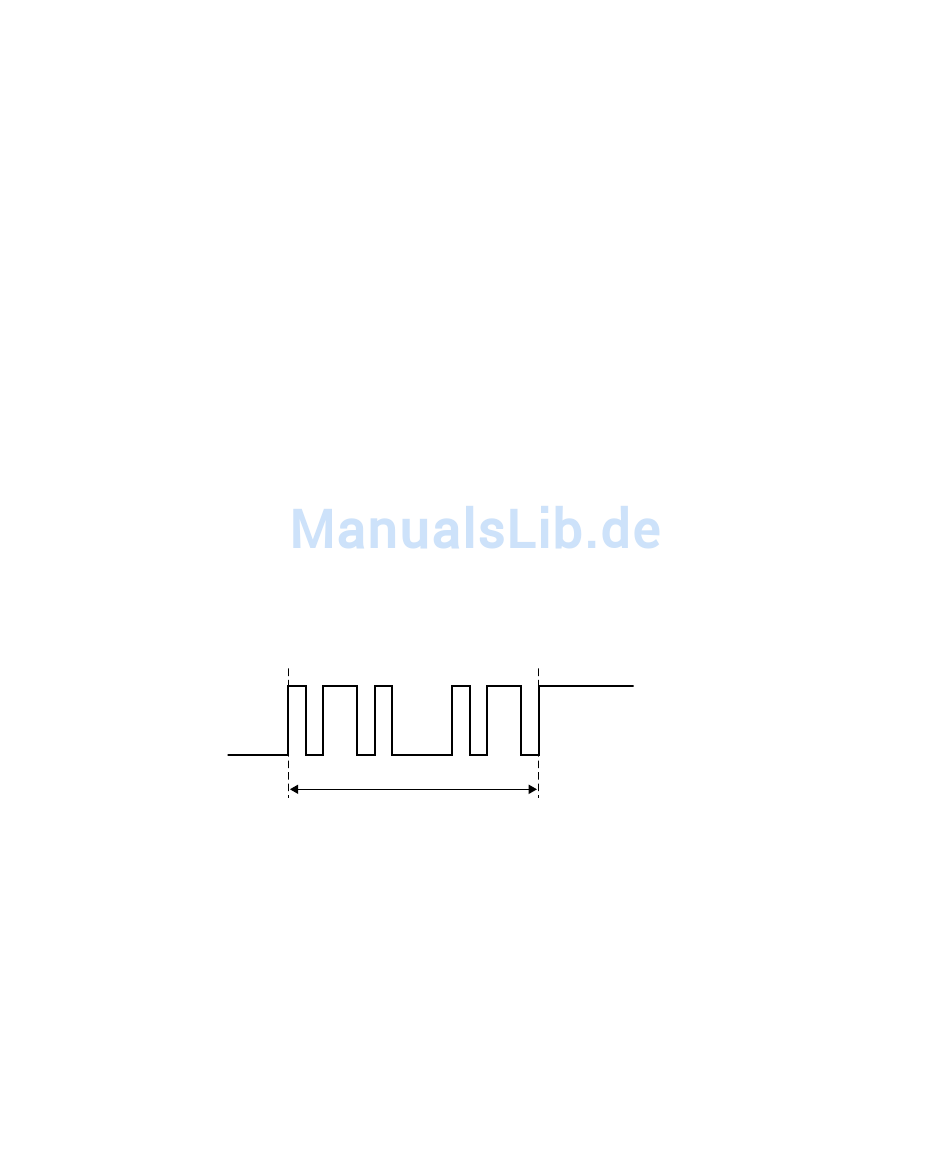

Burst-Breite
Bei der Messung der Burst- Breite wird die Zeit von der ersten Flanke bis
zur letzten Flanke auf dem Bildschirm gemessen.
Tastverhältnis
Das Tastverhältnis eines repetitiven Impulszuges ist das prozentuale
Verhältnis der positiven Impulsbreite zur Periode. Die X- Cursor markieren
die gemessene Periode. Der Y- Cursor markiert den mittleren
Schwellenwert.
246
Burst width
Agilent InfiniiVision 3000 X-Series Oszilloskope Benutzerhandbuch
